配网单相接地故障定位仪 配电网线路接地查找仪 架空线路接地点检测仪 线路接地点测试仪 单相接地故障点查找定位分析仪HB-PJD 华宝电气
|
产品简介
----------------------------------------------------------------------
配网单相接地故障定位仪 配电网线路接地查找仪 架空线路接地点检测仪 线路接地点测试仪 单相接地故障点查找定位分析仪
我国配电网多采用小电流接地系统，配电线路长范围广、分支复杂。发生单相接地故障后，多通过人工巡线或拉路的方式查找故障点，遇到反复击穿型故障或隐蔽型故障，查找起来更是费时费力，停电时间长、范围广，严重影响供电可靠性和电力企业经济效益。
HB-PJD配网单相接地故障定位仪是青岛华至宝电气有限公司（青岛市平度华宝电气有限公司）依据国家相关标准，结合电力现场实际需求研制生产的一款适用于0.4-66KV架空线路单相接地故障点查找定位。

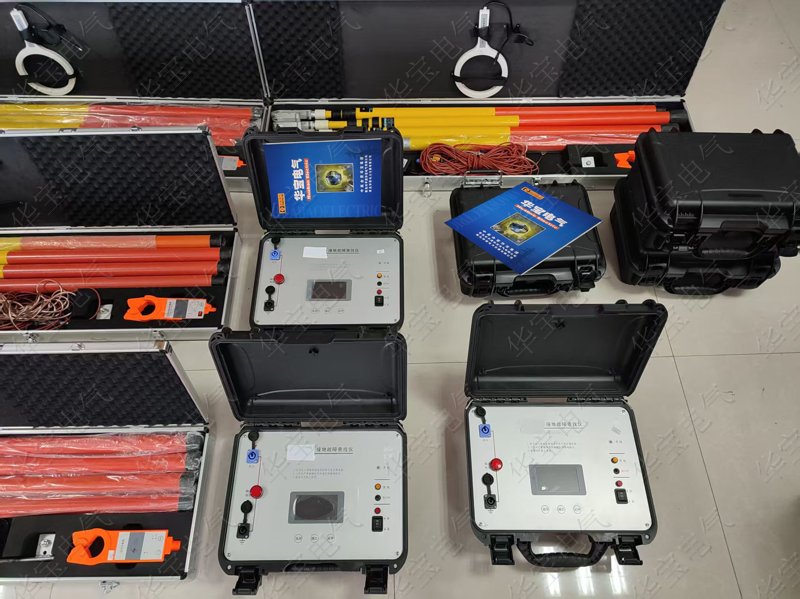

仪器由主机、分机、钳表、无线采集器四部分组成。

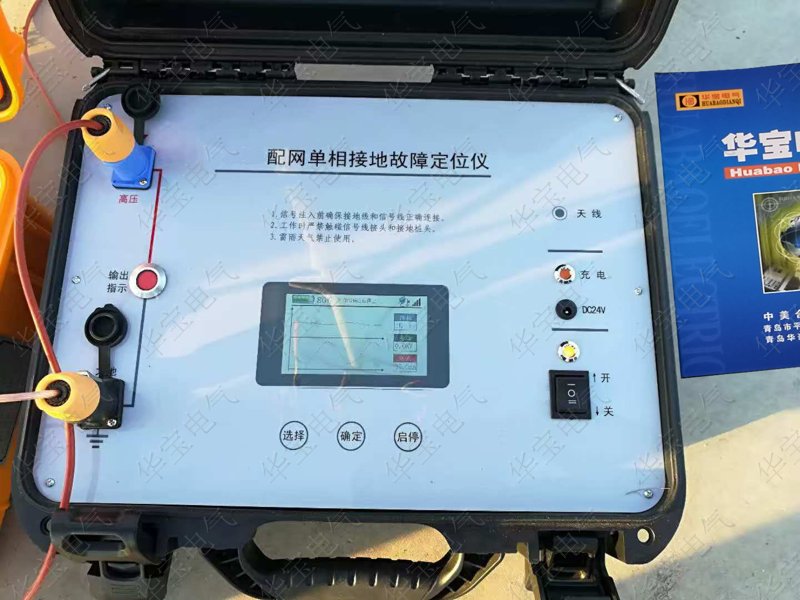

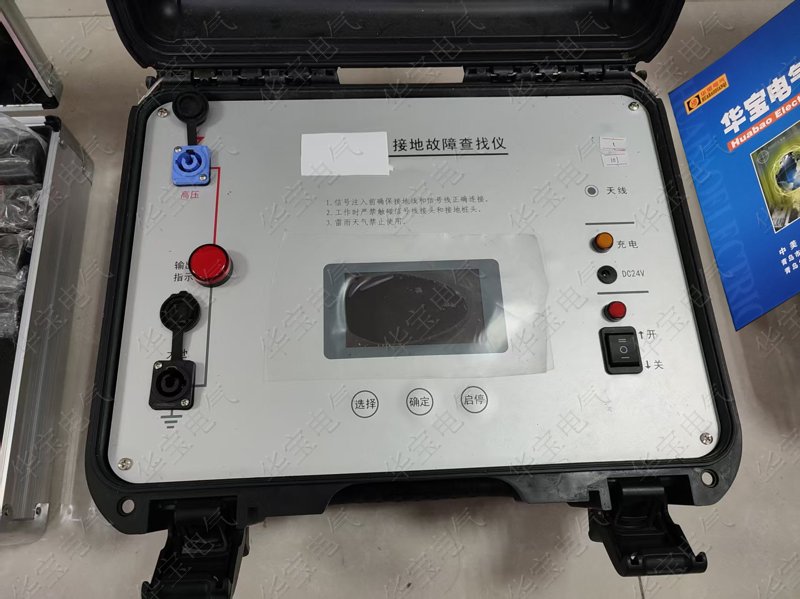

主机：在线路停电状态下向故障线路注入信号,阻抗测量；

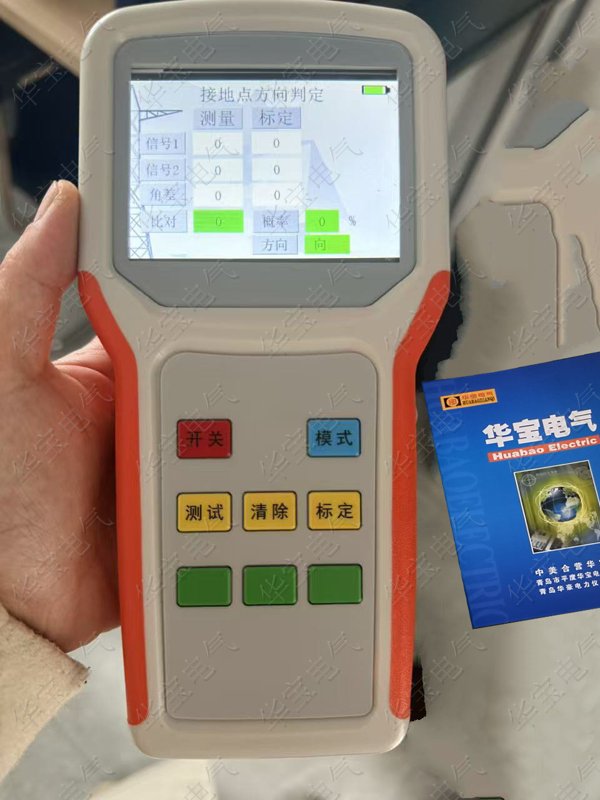

分机：接收钳表和无线采集器的测量数据，判断故障位置；
钳表：检测特征信号，检测值实时传送分机；
无线采集器：在无线模式下，通过无线的方式检测特征信号，并将检测值实时传送给分机；
HB-PJD 手微：18653225978 QQ：1123134968
一、问题与方案
目前，故障查找过程中存在的问题：
问题一：一种设备，不能适用于所有故障情况，现场盲目地乱测量、费时费力无结果，最终又靠传统的人工巡线或拉路的方式查找故障点。我们解决方案：全智能故障分析，测试前，给出明确的测试方案，省时快速不盲目。
问题二：现场操作复杂，反复登杆测量，费时费力，也降低了现场测量的准确性，其实，一部分故障完全可以不用登杆测量就能搞定；我们解决方案：采用无线测试法，无需爬杆，方便快捷。
问题三：高阻接地怎么处理？高阻接地本身的故障电流很小，在现场复杂环境下检测微小电流很困难。我们解决方案：采用磁通门技术、软件智能补偿等技术，数值、波形双判定等技术，大幅提高现场复杂环境下检测微小电流的能力。
问题四：高压计量PT带来的测量干扰问题，盲目测量，导致误判。我们解决方案：智能判断有无高压计量PT，给出测量方案；
二、产品特点：
快速定位：智能判定接地性质，自动选择最佳测试模式；采用二分法测试，一次测量即可判定接地点的范围；查找故障点更简单、快速，为抢修送电节省宝贵时间。
无线查找：不用登杆卡测，省时省力，方便快速。
多种模式：支持无线模式、交流模式、直流模式，满足多场景下的检测需求。使用者可以根据故障现场线路容阻抗、现场干扰情况、现场地形等因素，选择最合适的测量方法。
自动判据：根据现场线路接地故障情况，支持接地判断功能，测量计算线路阻抗、容抗,自动选择最合适的测量方法。
高精测量：采用磁通门技术，交直流测量精度优于1mA。
同步技术：主机采用GNSS技术，同步电源输出，分机同步接收，高抗干扰能力，保证测试精度。
修复测试：线路故障修复完成后，可通过主机高压直流输出到线路测量线路阻抗，确认线路修复完成。
携带方便：无需外接电源；采用高能锂电池代替传统铅酸电池，减小体积小和重量，杜绝仪器因铅酸电池充电维护不及时带来的诸多问题。
平均测试时间：根据现场线路长短，平均故障定位时间小于40分钟。
三、技术参数
1、主机参数
输出电压范围 4000V/8000V
输出电流范围 40-160mA
最大输出功率 1000W
接地阻抗范围 < 5M
显示模式 彩色4.3寸、480*272
电源 24V/7.8AH
电池待机时间 ≥48小时
持续输出时间 ≥2.5小时
工作环境温度 ～20℃～50℃
装置尺寸 长405mm×宽345mm×厚185mm
装置重量 8kg
2、分机参数
显示模式 彩色3.5寸、 480×320
电源 碱性干电池（1.5V 3A×4）
装置尺寸 长200mm×宽100mm×厚 35mm
装置重量 300g
3、钳表参数
钳口尺寸 φ48mm
测量范围 0.1mA-200m/±1%
传输方式 2.4G蓝牙
装置重量 300g
4、无线线圈参数：
装置长度 280mm
线圈内径 144mm
线圈外径 178mm
