高精度可调电感箱 宽程精密系列电容箱 校准用可调电容箱 检测用可变电感箱HB-DRX,HB-DGX
|
产品简介
----------------------------------------------------------------------
高精度可调电感箱 宽程精密系列电容箱 校准用可调电容箱 检测用可变电感箱 十进值标准可变电容 转盘式宽范围标准电感 十进制串并联电感箱 标准电容箱 标准电感箱
HB-DRX宽程精密系列电容箱是由青岛华至宝电气有限公司（青岛市平度华宝电气有限公司）依据国家相关标准设计和生产的宽程精密十进值电容箱。它可以作为交流电桥的可变阻抗、滤波移相电路的元件，也可以被用于其它需要电容能在很大范围内变化的电路中。作为本企业受欢迎的一款电容箱，它能满足大部分电力、铁路、矿山资源、水利、检测、教学科研单位和工矿企业的使用需求。
HB-DGX系列高精度可调电感箱是青岛华至宝电气有限公司（青岛市平度华宝电气有限公司）依据国家相关标准研制生产的由几只步进盘组合而成的电感箱，每只步进盘也可以单独使用。电感箱在交流电路中作为可变标准器，滤波器，阻抗变换器等感性元件。广泛应用于电力、铁路、矿山资源、水利、检测、教学科研单位和工矿企业的使用需求。
HB-DRX HB-DGX 手机微信：186+5322+5978，通讯：1123134968

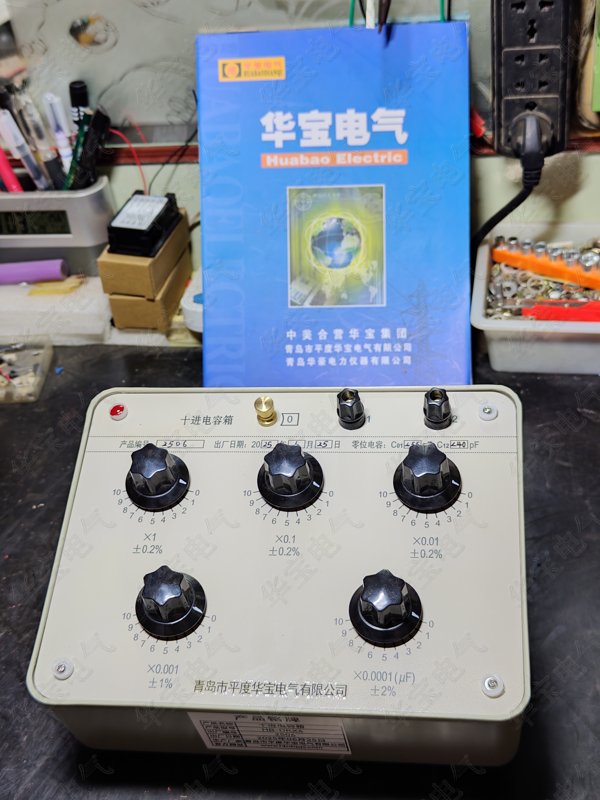

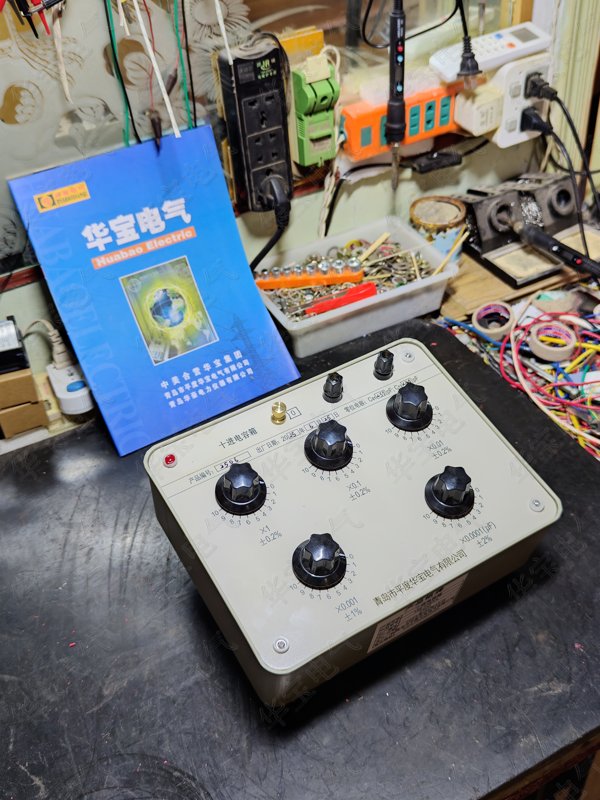

一、HB-DRX系列电容箱
型号 开关数 最小步进 开关变化组合 精度(%）
HB-DRX1 4 1pF (0-10)×(1+10+100+1000)pF 0.5
HB-DRX2 4 10pF (0-10)×(10+100+1000+10000)pF 0.2
HB-DRX3 4 100pF (0-10)×(0.0001+0.001+0.01+0.1)uF 0.2
HB-DRX4 5 100pF (0-10)×(0.0001+0.001+0.01+0.1+1)uF 0.2
HB-DRX5 5 1nF (0-10)×(0.001+0.01+0.1+1+10)uF 0.2
HB-DRX6 6 1nF (0-10)×(0.001+0.01+0.1+1+10+100)uF 0.2
工作条件：
1、周围温度+20℃±5℃，
相对湿度为30%—80%。
2、工作频率100至1000Hz。
3、工作电压：50V（有效值）
4、电容箱的起始电容应从测量结果中减去。

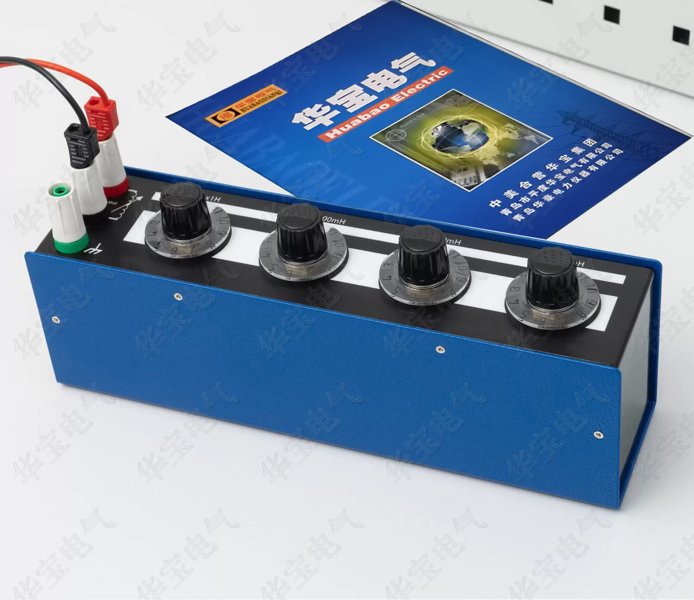

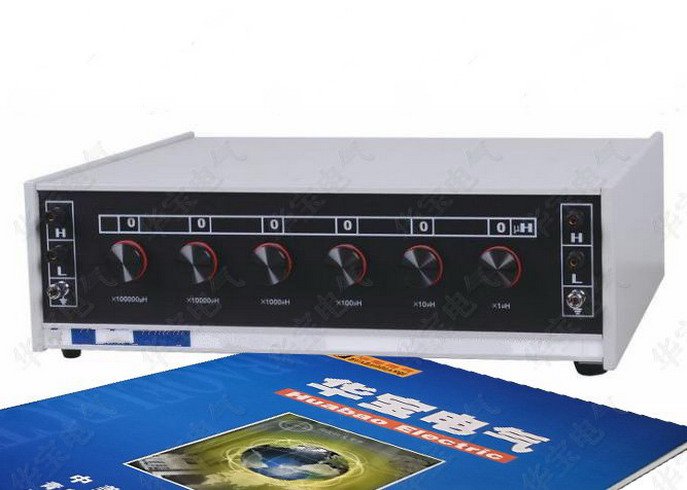

二、HB-DGX系列电感箱
型号 开关数 步进(mH) 电感(mH) 可调范围（mH） 精度%
HB-DGX1 5 0.001 111.110 (0-10)×(0.001+0.01+0.1+1+10) 0.5
HB-DGX2 5 0.01 1111.10 (0-10)×(0.01+0.1+1+10+100) 0.5
HB-DGX3 5 0.01 1111.10 10×(0.01+0.1+1+10+100) 0.2
HB-DGX4 5 0.1 11111.0 (0-10)×(0.1+1+10+100+1000) 0.5
HB-DGX5 5 0.1 11111.0 10×(0.1+1+10+100+1000) 0.2
开关示值(mH) 额定电流 (A) 误差(%) 直流电阻(Ω)
10×1000 0.015 ±0.5 ＜4000
10×100 0.08 ±0.2 ＜200
10×10 0.6 ±0.2 ＜20
10×1 1.0 ±0.5 ＜3
10×0.1 1.5 ±1 ＜1
本电感箱采用耐高温，不易变形，绝缘性能优异的一种塑料为原料制成的骨架，绕成电感很稳定。
每只电感有十个抽头，焊在十进开关的各个触点，组成环形电路0~10的可变电感步进盘。十进电感箱可由一到五只步进盘组成，以满足用户不同的需要。每个步进盘均由红，黑二种颜色接线柱引出，同颜色的为同名端，多个开关组成的电感箱，只要把相邻二只开关的不同颜色接线柱用导线相连，首尾二个接线柱即为引出端。（要注意尽量减少引出二根导线所包围的面积）
使用时尽量不放在周围有铁磁性场质的地方，特别是箱底，不允许放在金属上面，否则会引起误差。
多示值电感箱使用时，按示值最大的步进盘来限制工作电流。工作电流在额定电流2倍以内，连续工作时间不得超过1小时。
三、储存
如果该仪器需要被存放起来， 那么为了避免接触处在存放期可能出现的氧化及因此造成的接触不良，用户需在接触处涂一层无酸性凡士林。同时，装置应存放在清洁干燥的环境中
