手持式光数字测试仪 智能变电站光数字测试仪 数字化变电站分析仪 手持式网络分析仪 智能变电站调试检修工具HB-GSZ
|
产品简介
----------------------------------------------------------------------
手持式光数字测试仪 智能变电站光数字测试仪 数字化变电站分析仪 手持式网络分析仪 智能变电站调试检修工具
HB-GSZ智能变电站光数字测试仪 数字化变电站分析仪是青岛华宝电气按照国家标准研制生产的广泛应用于110KV-750KV智能变电站，携带方便、运行稳定、操作人性化，是智能变电站调试与检修的高效工具。可对IEC61850-8-1，IEC61850-9-1/2，IEC60044-8（FT3）等格式报文进行实时解析和监视，同时兼具光数字保护的测试功能，支持光B码、IEC61588对时及光功率测试。
HB-GSZ可实时监视及解析智能变电站过程层和间隔层的网络通讯报文（支持IEC61850-9-1、IEC61850-9-2、IEC60044-7/8、GOOSE、IEEE1588等），并能够解析遥测遥信量数据，同时兼具保护的测试功能，广泛应用于智能变电站/数字化变电站合并单元、保护、测控、计量、智能终端等IED设备的快速简捷测试、遥信/遥测对点、光纤链路检查，适用于智能变电站系统联调、安装调试、故障检修、IEC61850体系及相关技能培训。
HB-GSZ 186+5322+5978 QQ1123+134968
产品功能
1、采用手持式结构设计，锂电池供电，携带操作方便， 测试快捷；
2、具有3对光以太网口，一对光串口，满足“直采直跳” 模式下复杂保护功能测试需要；
3、可发送与接收IEC61850-9-1/2、IEC60044-8（FT3）、 GOOSE光数字报文，对IED设备进行测试；
4、支持变电站全站系统配置文件（SCL）的装置实例配置信息，同时可按IED设备导入SV、GOOSE信息进行测试配置测试；
5、支持网络报文侦听，可侦听网络上报文信息，根据侦听到信息选择APPID，自动与选定的SCL文件进行匹配，通过扫描侦听网络报文信息完成测试配置;
6、支持电压电流输出测试，2组电压(8路)及2组电流 (8路)可映射至多个采样值控制块输出，支持双AD配置，输出采样值采样率4kHz/12.8kHz可设；
7、支持SMV多个状态按预先设定序列输出测试，最大状态数可达10个，各状态品质位可设，并具有短路模拟和故障计算功能。测试结果明了清晰，GOOSE动作以列表方式给出；
8、采用光串口接收复用技术，光串口既可接收 IEC60044-7/8光数字报文，又可接收光IRIG-B码对时信号;
9、IEC60044-7/8(FT3)支持2.5Mbps、5Mbps、10Mbps的传输速率配置，报文接收能够全自动采样率和波特率的配置；
10、支持光以太网单纤收发IEC61850-9-1/2光数字报文， 满足电力系统光数字保护单收单发的需要；
11、支持SMV、GOOSE及IEEE1588报文监测，可对报文进行丢帧统计、报文抖动分析。具有遥信、遥测量监测功能，遥测量可采用表格、波形、矢量图、序量等方式进行监测；
12、具有MU输出光数字SV控制块的极性校核功能，支持直流电源法下的常规互感器及光电互感器保护与测量线圈的极性校核；
13、具有核相功能，支持两个MU光纤直接接入装置进行相别校核；
14、具有光功率测试功能，可实时在线测量光以太网口上的光功率；
15、采用嵌入式实时操作系统（RTOS），装置能够长时间可靠、稳定地运行；

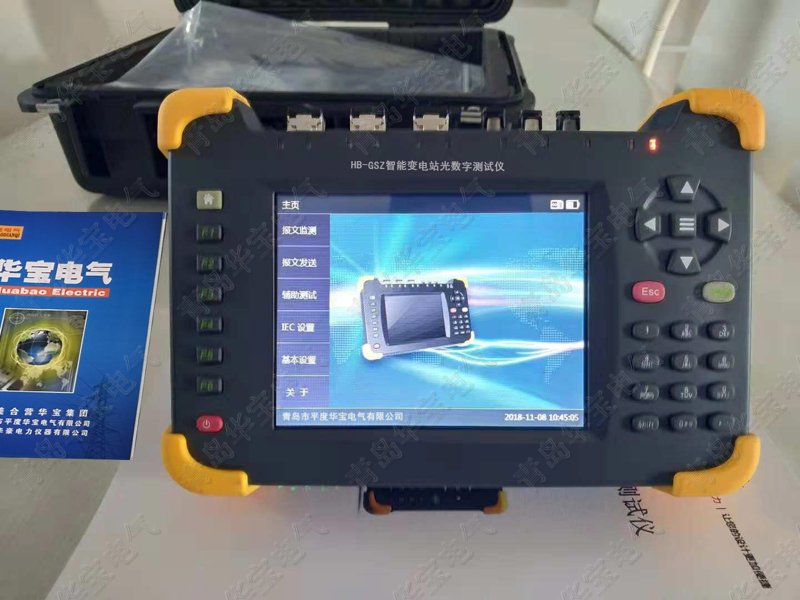

16、5.6寸大屏幕真彩液晶显示、直观友好的界面菜单、完备的过程记录，信息详细直观，操作方便；
产品性能
1、遥测信息响应时间 < 1s；
2、遥信变化响应时间 < 1s；
3、SMV 发送时间均匀性最大偏差 ≤ 1us；
4、接收 GOOSE 事件的分辨率 ≤ 1ms；
5、动态画面响应时间 ≤ 2s；
6、光功率测量范围：-31dbm~-14dbm；
7、SMV测量精度：电压在 0.01Ue～2Ue 范围内精度优于 0.05%；电流在 0.01Ie～40Ie 范围内精度优于 0.05%；电流、电压相位精度优于 0.01°；频率在 40.0Hz～70.0Hz 范围内精度优于 0.002Hz；
8、SMV发送精度：电压在 0.01Ue～2Ue 范围内精度优于 0.05%；电流在 0.01Ie～40Ie 范围内精度优于 0.05%；电流、电压相位精度优于 0.01°
