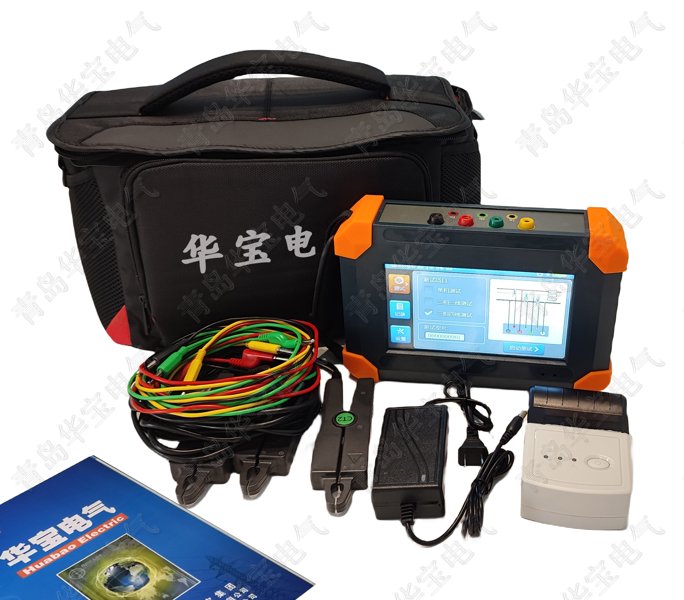

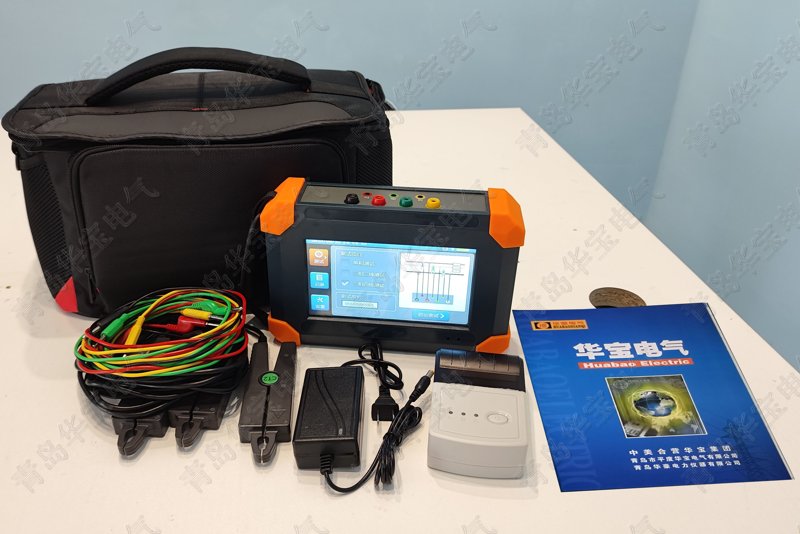

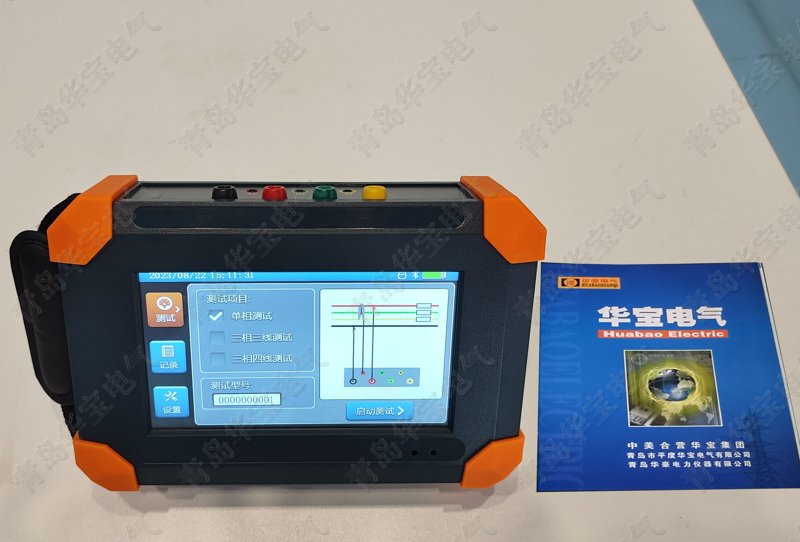

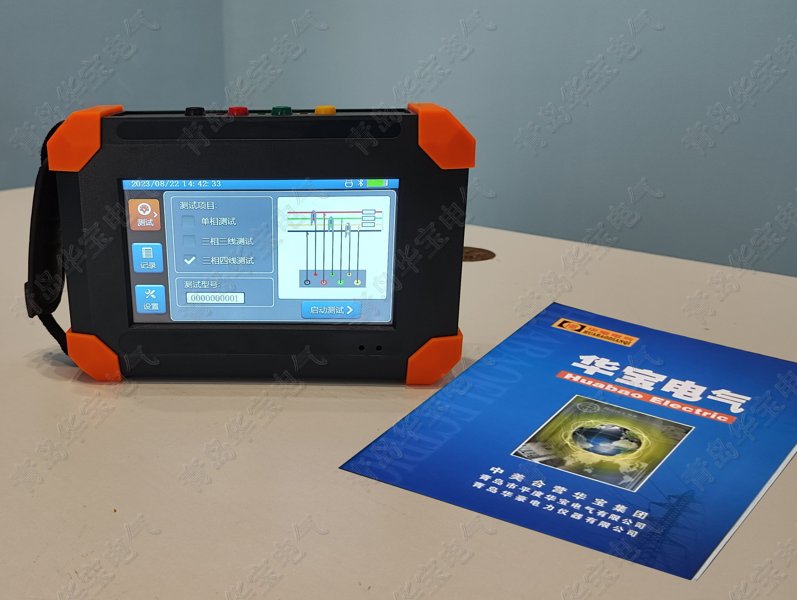

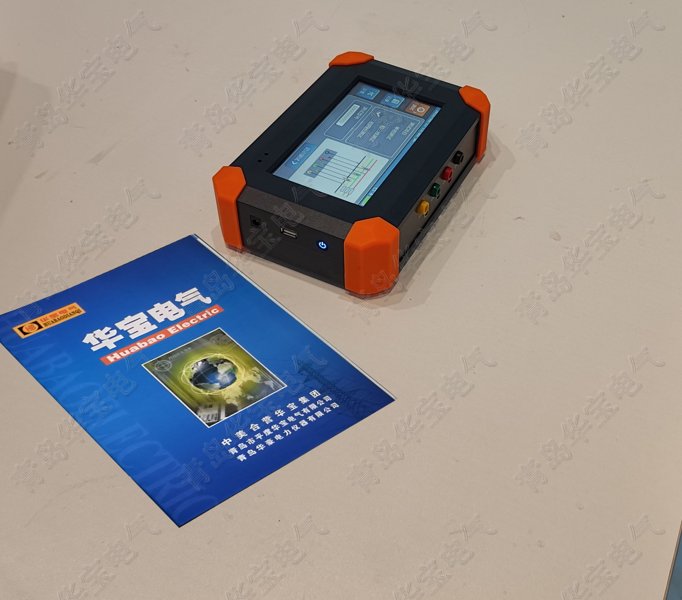

HB-SXBX手持式电能质量分析仪（以下简称：仪器）是青岛华至宝电气有限公司（青岛市平度华宝电气有限公司）依据国家相关规定研制生产的采用高容量大倍率的锂电池供电，设计小巧，彩屏触控，操作简单，方便携带。可在被测回路不开路的情况下，同时测量三相交流电压、电流、相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电压电流不平衡度，电力谐波数据等参数。

HB-SXBX，手微186+5322+5978，QQ1123+134968

一、功能特点

1、仪器是专门用于检测电网中电参量测试、矢量分析、三相不平衡和谐波含量等问题的高精度测试仪器；

2、可精确测量电压、电流、相位、频率、相序、有功功率、无功功率、视在功率、功率因数等多种电参量；

3、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。

4、电流采用钳形互感器方式进行测量。因为采用钳形电流互感器测量时操作人员无须断开电流回路，就可以方便、安全的进行测量。根据用户的测量范围不同可以选配不同量程的电流钳。

5、所有测试界面具备数据保存功能，以方便用户读数和分析数据。

6、内置大容量数据存储器，可连续存储1000条测试数据，能满足长期监测试验点的需要。

7、仪器具备USB接口，可方便的将数据以EXCEL文件形式直接拷贝到U盘，方便数据保存和分析。

8、具备万年历、时钟功能，实时显示日期及时间。

9、采用大屏可触控彩色液晶作为显示器，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好。

10、非开始测试页30分钟无按键操作将自动关机，以便最大程度的延长电池工作时间。

11、内置大容量、高性能锂离子充电电池，充满电连续工作10小时以上。

12、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

13、具有功率管理功能，有效减轻仪器内部发热，提高使用寿命。

14、具有蓝牙功能，可配置蓝牙打印机（选配）。

二、一般规格

电源 DC 11.1V 6000mAh锂电池

充电器 DC 12.6V 2A 专用充电器

功耗 ≤5W

屏幕 7寸全彩可触控LCD屏

仪表尺寸 长宽厚：230mm×150mm×60mm

电流钳尺寸 长宽厚：130mm×40mm×20mm;

钳口：Φ7.5mm

检测速率 约2秒/次

数据存储 可存储1000条测试数据

自动关机 非开始测试页，30分钟无任何操作，仪器自动关机

电池检测 电池电量直观显示，电量低由绿变红，过低自动关机

仪器重量 1kg

电压采样线长 2米

电流钳线长 2米

工作温湿度 -10℃～40℃；80%Rh以下

存放温湿度 -10℃～60℃；70%Rh以下

输入阻抗 测试电压采用隔离输入

耐压 1000V/50Hz交流电压1分钟

绝缘 ≥100MΩ

结构 防磕硅胶护套，手持稳定腕带

适合安规 IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326

三、性能指标

类别 量程        分辨率               误差

电压 2V～600V    0.0001V        ±（0.5%rdg+0.1%f.s）

电流 0.1A～30A    0.0001A        ±（0.5%rdg+0.1%f.s）

相位 0.0°～360° 0.01°        ±1°

频率 45Hz～65Hz    0.0001Hz        ±（1%rdg+0.1%f.s）

有功功率 0.2W～12kW 0.0001W        ±（1%rdg+0.1%f.s）

无功功率 0.2VAR～12kVAR 0.0001VAR    ±（1%rdg+0.1%f.s）

视在功率 0.2VA～12kVA 0.0001VA    ±（1%rdg+0.1%f.s）

功率因数  -1～+1     0.0001        ±0.005

谐波次数 具有1～50次

谐波电压含有率 0.01%～100% 0.01%

谐波电流含有率 0.01%～100% 0.01%
