有载开关测试仪校准装置 有载分接开关测试仪检定装置 变压器有载开关测试仪检测装置 有载开关特性检测仪校准器 有载分接开关参数测量仪 有载分接开关分析仪校正器 有载开关测量仪检定器

变压器有载分接开关是与变压器回路连接的唯一运动部件，因此对有载分接开关的检测越来越引起重视。在《DL/T 596-1996电力设备预防性试验规程》中，要求检查有载调压装置的过渡电阻、过渡时间、动作顺序等参数。

鉴于变压器有载分接开关在变电运行工作中的重要性，国内市场有越来越多的电力测试仪器制造厂家开始制造变压器有载分接开关测试仪。为了促使不同厂家型号的该类测试仪向着规范化发展，国家发改委发布了《DL/T 846.8-2004 高电压测试设备通用技术条件 第八部分 有载分接开关测试仪》电力行业标准，对此类测试仪器性能提出了相应的要求。

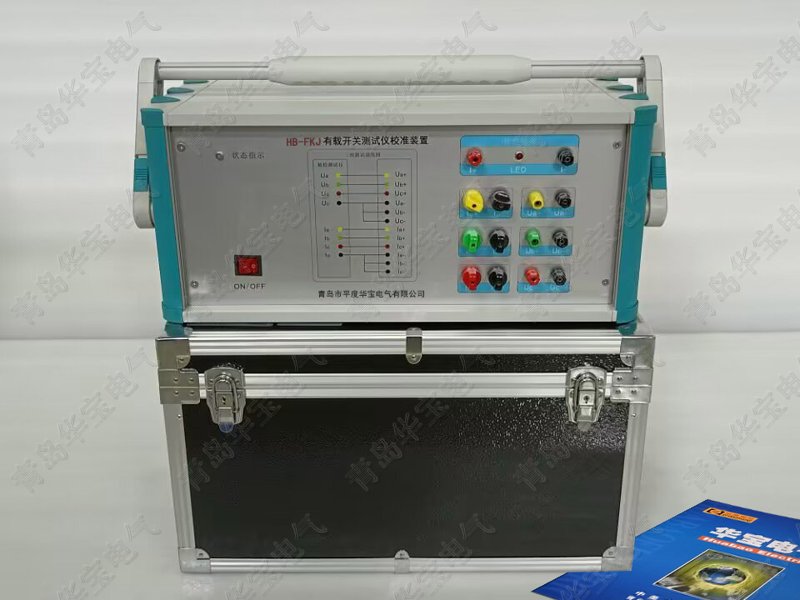

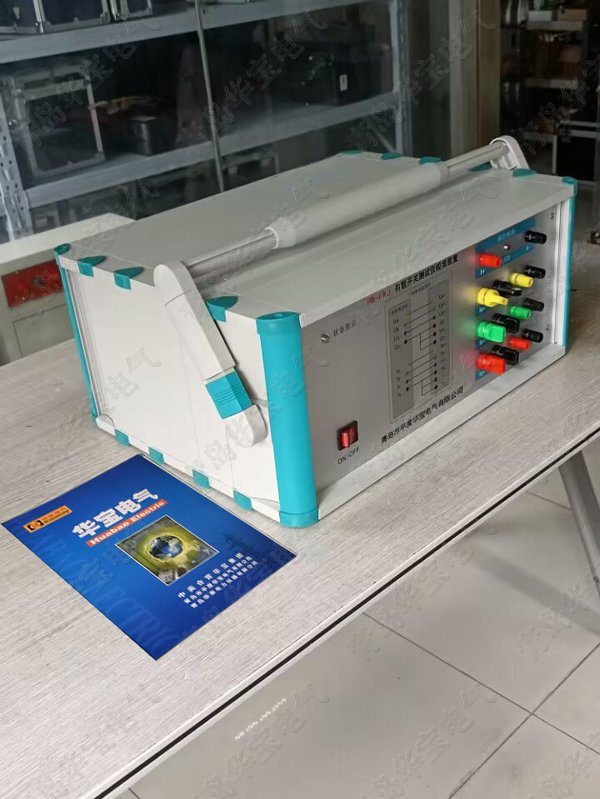

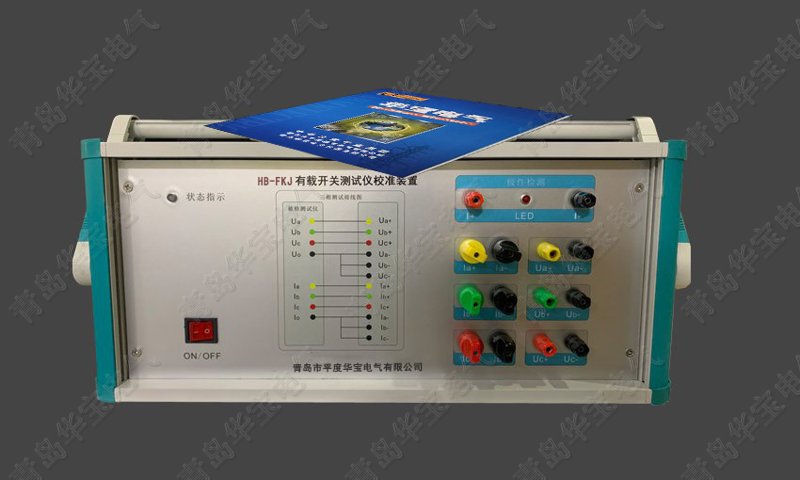

HB-FKJ型有载开关测试仪校准装置（以下简称校准装置）正是青岛市平度华宝电气有限公司（青岛华至宝电气有限公司）研制生产的针对目前市场上主流的（基于恒流源原理）变压器有载分接开关测试仪的过渡电阻、过渡时间、三相同期性等测量性能进行校准检定的专用装置。

HB-FKJ有载分接开关测试仪校准装置可用于有载分接开关测试仪的校验工作，项目涉及:过渡电阻、过渡时间、三相同期性。校验装置实现了实物过渡电阻和过渡时间的"同步产生"，具有创新性。经法定计量检定机构校准，本装置性能参数达到设计要求，国内领先。

HB-FKJ，手微186+5322+5978，QQ1123+134968

1、HB-FKJ校准装置可对有载分接开关测试仪的过渡电阻、过渡时间的测量功能进行校验。本装置有三相过渡过程模拟通道，可以在模拟标准电阻值（过渡电阻）的同时模拟出电阻变化时间（过渡时间），其中模拟过渡过程的两个主要参量（阻值和时间）均可方便溯源。

2、HB-FKJ校准装置可对有载分接开关测试仪的三相同期性测量功能进行校验。装置具有A、B、C三相相互电气隔离的模拟通道，可以同步模拟出三相过渡过程。

3、 需要注意的是，本装置主要适用于基于恒流源测试方法的有载分接开关测试仪；且使用本校准装置模拟过渡电阻、过渡时间等功能时，用户需要首先分清被试仪器的恒流源电流方向，具体注意事项见后续说明。

4、HB-FKJ校准装置分为上位机和下位机两大部分，两部分通过RS-232串口通信。上位机以PC机人机交互方式给用户提供友好的控制界面，用于选择校验的内容、方式、参数等；下位机是响应上位机各种命令参数、实施校验工作的具体部件。

5、下位机处理器采用先进的高速单片机，数据处理速度快，性能稳定，控制功能丰富，能够快速、实时的响应上位机指令；下位机在核心功能的实现上采用了高精度低温漂无感精密电阻、高速大功率开关管、多路电气隔离等诸多精密元器件和核心设计方案，软硬件的设计思路新颖，针对性强，能对目前市场上基于恒流源测试方案的有载开关测试仪进行校验。

6、在测试仪为四极法（八个接线端）测试的时候，可以直接和测试台上面测试端口连接。

7、在测试仪为二极法（四个接线端）测试的时候，把测试台上面的IAUA连接在一起和测试仪的A接在一起，IBUB连接在一起和测试仪的B接在一起，ICUC连接在一起和测试仪的C接在一起.

8、备有上位机软件可免费升级，上位机电脑可自备或厂家配给。

9、仪器具有多重保护，尽量减少仪器的故障率及最大限度的保证仪器精度。

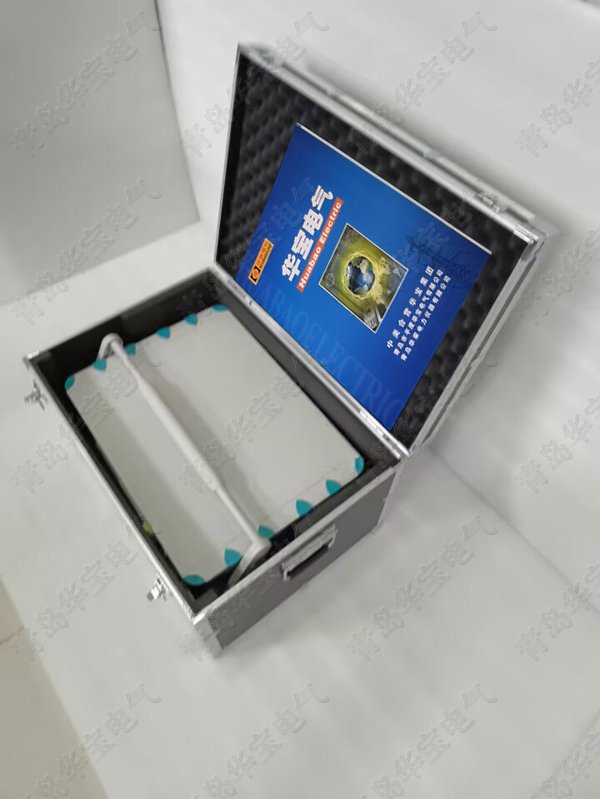

10、标准机箱美观大方、保护好，耐冲击。防潮防震。

11、主要技术指标

①、使用环境：

温    度：10C-30C  相对湿度：<80%（25C）   海拨高度：<2500m

电源频率：50Hz±0.5Hz 电源电压：220V±10%

②、主要参数：

过渡电阻范围：0.1Ω-100Ω

过渡电阻最大允许误差：±(0.1%读数+2mΩ)

单段过渡时间范围：0.1ms-300ms

总过渡时间范围：0.6ms-75s（即6-300个周期单段过渡时间）

过渡时间最大允许误差：±（0.01%读数+0.02ms）

额定电流（直流）：(0.5-2)A

具有三路独立通道：

电阻值：0.1Ω 0.3Ω 0.5Ω

　　    1Ω   3Ω   5Ω

　　    10Ω  15Ω  20Ω

　　    50Ω 80Ω

共11种电阻值每种电阻值的功率为50W精度：±0.2%＋0.002字

时间值：≤10μS
