  HB-AP系列高精度标准高压电源是青岛华至宝电气有限公司（青岛市平度华宝电气有限公司）研制生产的高精度高稳定度交流高压源，主要用于高压计量，试验类仪器如分压器，高压表，串联谐振系统等的校准和检测，为检测过程提供稳定，可靠频率和幅值均可调的高压源，并自带高精度的测量系统，使检测结果更准确可信。

  交流高电压的校准是电力系统计量部门一个非常常规且非常重要的检验项目，在对高压表等高压计量设备进行校准时交流高压电源系统的稳定性、质量和适应范围对校准结果至关重要，并且在校准时作为参考的标准器读数必须非常准确，但是实际校验与检测工作中，检测人员面临的一个非常常见的问题是使用市电作为输入电源的高压电源系统本身存在很大波动，读数不停的变化，因此对于精度较高的校准根本无法实现。

  HB-AP系列高精度标准高压电源与自动校准系统可以为高压仪器校准类应用提供一套稳定性好、纹波系数低、高压读数准确的解决方案，系统负责输出频率可变的高精度交流高压电源，并通过高精度宽频分压器对输出的电源进行监视，在校准开始前，校准员将需要校准的目标电压点输入自动校准系统后，系统自动调压并记录目标点的准确读数值，校准员只需要输入试品的读数就可以自动完成整个校准过程，并且系统可以根据记录的标准读数值和试品读数值自动生成Word格式报告。

HB-AP系列 手微186+5322+5978, QQ1123+134968

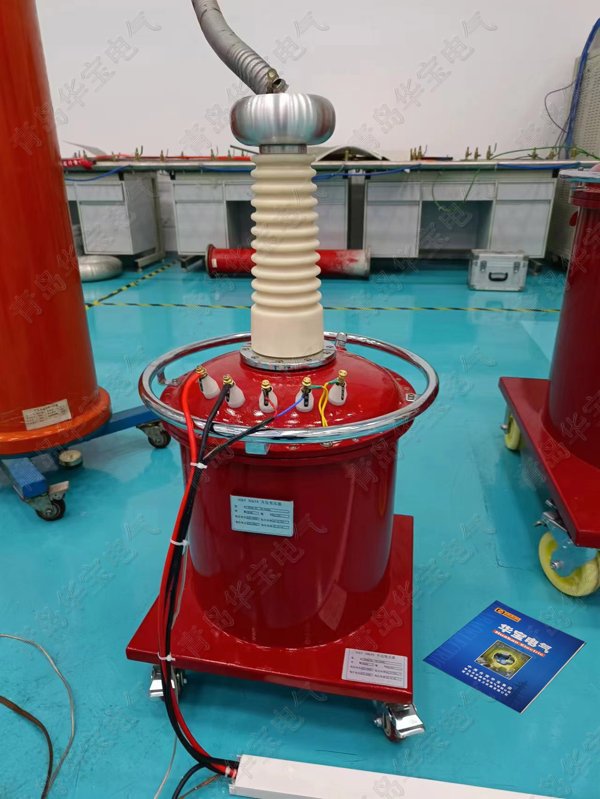

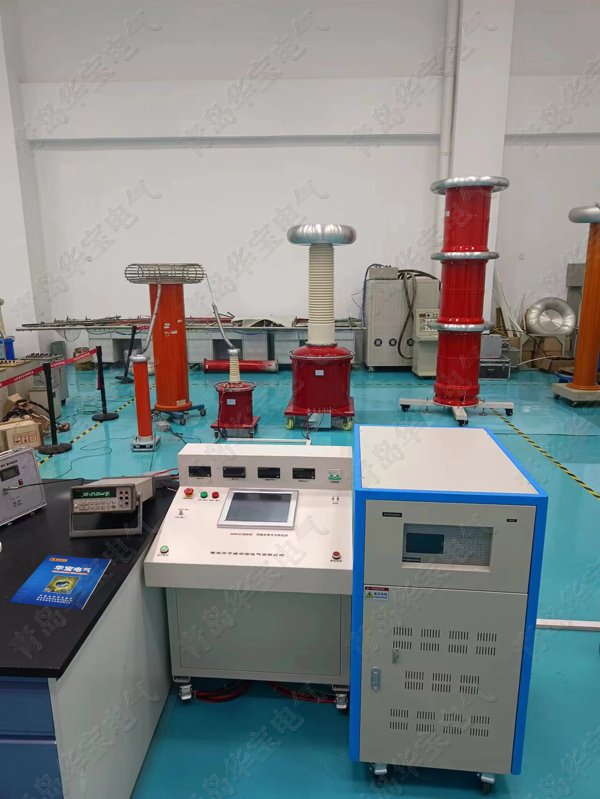

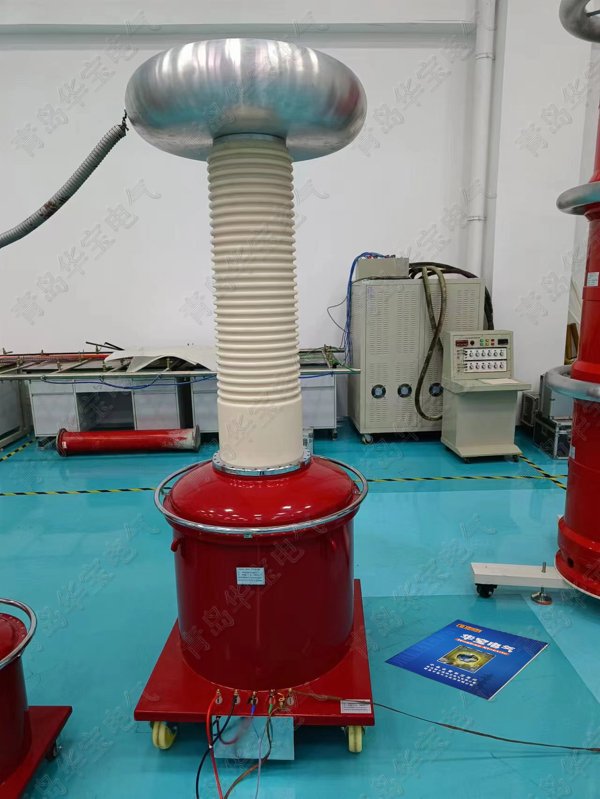

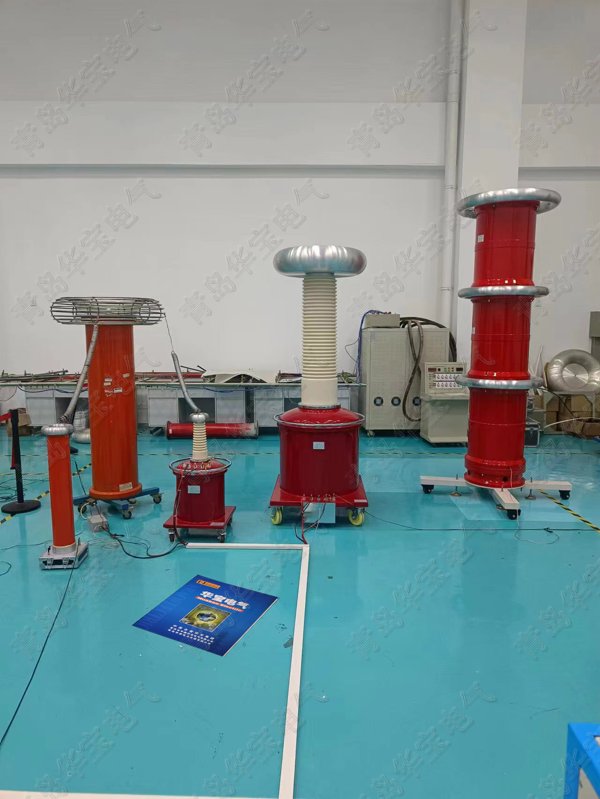

HB-AP系列高精度标准高压电源与自动校准系统由操作控制台，交流稳压电源，中频升压变压器和300KV分压器组成。所有的升压过程控制，校准读数均由操作控制台的控制计算机完成。在校准开始前按照图1所示连接校准系统与被检测的分压器，并且在操作控制计算机软件上设定需要检测的电压点，当校准过程被启动后，操作控制台的电脑向交流稳压电源发送升压指令以控制交流稳压电源的升压过程，操作控制台的电脑实时采集300KV分压器的低压臂输出电压，以监测升压过程输出电压是否达到设定的目标值，如果达到目标值则自动停止升压，此时校准人员输入被检测试品的读数值至控制计算机的软件后，控制系统软件又继续升压，直到所有的检测点都已经完成校验后，校准系统转入降压过程。

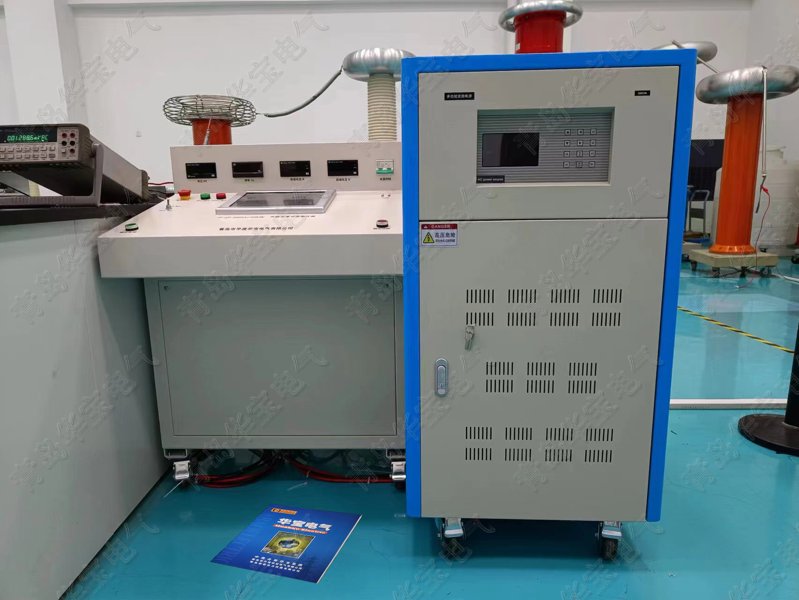

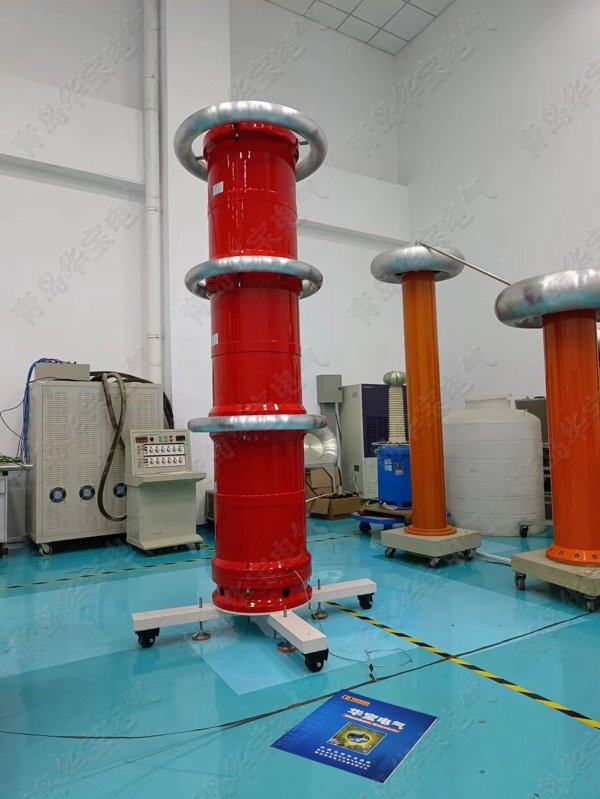

校准系统的交流稳压电源负责产生0-400V频率可变的交流电压至300kv中频升压变压器的低压侧，与被检测试品并联的300kv分压器负责将高电压回路的反馈送至操作计算机进行测量并显示。

技术指标

高精度标准高压电源与自动校准系统的详细技术指标如下：

1.装置输出电压范围：0～300kV(可定制)，最大输出容量30kVA（可定制）；

2.装置高压输出具备15kV，30kV，150kV和300kV四个满电压输出档位；装置整体输出电压在3kV～300kV量程内，稳定度小于0.05%/30s；电压在0.6kV～3kV量程内，稳定度小于0.05%/10s；（注：输出电压可定制）

3.输出频率范围30Hz-300Hz，最大允许误差：±0.01Hz；

4.输出高压波形畸变率小于1.5%；

5.电压显示分辨率不小于0.01kV;

6.高稳定度交流高压源控制台：

1）具备自动升压和手动升压控制模式。

2）具备实时示波功能，能够准确测量输出和显示输出高电压的波形图，采样频率不低于20kHz。

3）具备完整的保护性能，分压器信号丢失，系统过流，系统超负荷运行时均能准确保护及切断系统电压输出。

4)具备安捷伦34401A电压表通讯接口，能够通过34401A电压表的读数来作为高压计量的标准。

5）具备自动测试功能，通过设定高压输出流程时序图，装置能够自动控制输出预设的高压值，并保持预设的试验时间，整个试验过程的数据和波形能够完整记录和保存;

7.操作控制箱输入电源：AC380V 三相四线制， 输入电源频率45Hz-65Hz;操作控制箱输出电源：AC380V 三相四线制;

8.交流稳压电源输入电源：AC380V 三相四线制， 输入电源频率45Hz-65Hz;

9.交流稳压电源输出电压：单相0-440V，输出电源频率30-300Hz;

10.中频升压变压器仪表测量电压：AC 0-100V;

11.标准宽频分压器输入电压：AC 0-300KV;

12. 标准宽频分压器工作频率：30Hz-300Hz;

13. 操作模式：触摸屏;

14.校准系统工作环境要求：

1>温度0-50度

2>湿度小于80%
