4通道电能质量检测系统 多功能电能质量分析仪 智能型三相电能质量测试仪HB-XB+



产品简介

----------------------------------------------------------------------

4通道电能质量检测系统 4通道电能质量分析仪 多功能电能质量分析仪 智能型三相电能质量测试仪 多功能谐波电能质量测量仪
铁路用电能质量检测仪,地铁用4通道电能质量分析仪,机车用多功能电能质量分析仪
谐波电能质量分析仪是青岛华宝电气精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用,超大液晶彩屏显示,高分辨率,中英文双语操作界面,防振结构外壳等特点。可同时测量4路电流(ABC三相及中性线电流),4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等;显示电流电压的实时波形、相量图、谐波比柱形图;动态捕捉电压电流瞬时变化,监测启动电流,监测各电力参数并生成告警列表,长时间记录测试数据并生成趋势曲线图等功能,同时具有谐波分析仪、相位伏安表、电力参数测试仪等仪器的功能。适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于对所有的电压、电流、功率、电能、谐波、相位等电量参数做全面分析和诊断。是国家电力验收合格大力推荐产品。
HB-XB+,手微186+5322+5978,QQ1123+134968
1、可同时测量4路电流(ABC三相及中性线电流),4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等。
2、可显示电流电压的实时波形、相量图、谐波比柱形图;动态捕捉电压电流瞬时变化,监测启动电流,监测各电力参数并生成告警列表,长时间记录测试数据并生成趋势曲线图等功能。
3、采用DSP+ARM双处理器架构,DSP负责数据的采集及算法处理,ARM负责通信协议及人机接口处理,DSP工作频率达200MHz以上,能够及时监测电网并动态调整采样频率实现工频和采样频率同步。
4、使用两片高精度ADC芯片对模拟信号进行采集,最高采样速率可达1MSPS,保证了通道的精度和信息完整性,保证了不错过电网中任何一个瞬态变化,使仪表对瞬态波形、骤升骤降、瞬时中断等的侦测更加的精准。
5、采用5.6寸LCD彩屏显示,分辨率为640×480,用不同颜色区别显示各相的参数、波形图、相量图、谐波比图,使用户可以更高效更直观地了解电网参数状态。
6、内置闪存可同时存储60组屏幕截图,150组瞬态电压/电流捕捉波形图,12800组告警日志,启动电流侦测模式可连续捕捉100s的启动电流波形。
7、内置32G内存卡用于存储长时间趋势曲线记录,同时记录20个电量参数(可根据需要选择),5s采集记录一次,可记录存储长达300天的趋势曲线记录。
8、内置大容量可充电锂电池,充满电可连续使用13个小时,当电池电量过低时,提示1分钟后自动关机。
9、仪器尺寸小、重量轻、携带方便,长宽厚:265mm×215mm×85mm。

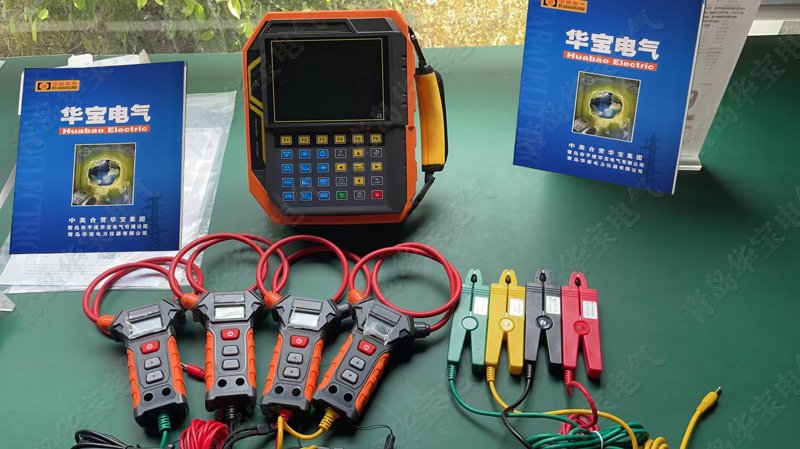

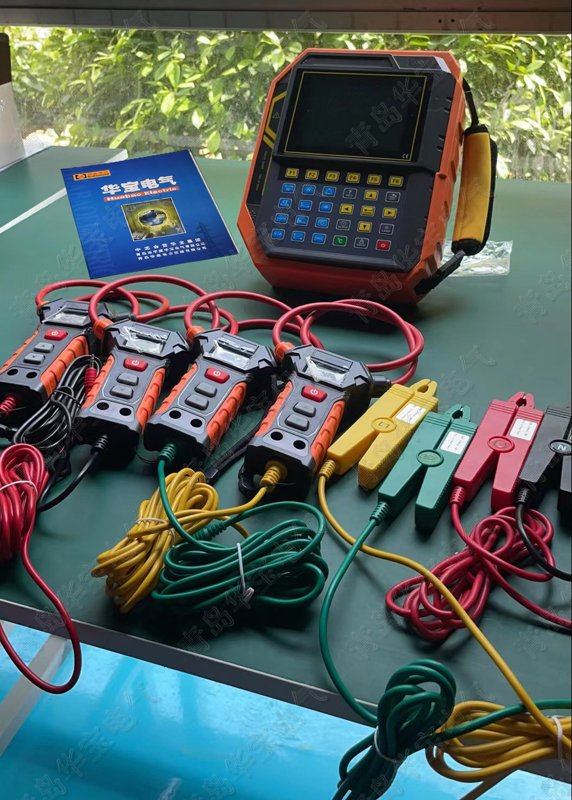

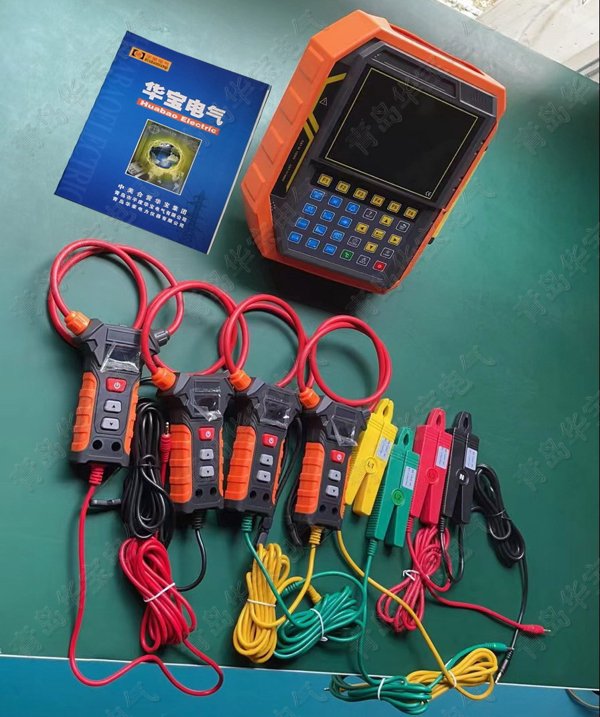

10、标配主机+4把10A电流钳,可根据电流大小选配硬性钳、万安柔性钳。
11、功能
1.基本功能:
波形实时显示(4路电压/4路电流)。
电压和电流真有效值。
电压直流成份。
电流和电压峰值。
电流和电压半周期有效值的最大/最小值。
相量图显示。
各相谐波的测量,达50次谐波。
柱形图显示各相电流和电压的谐波含有率。
总谐波失真度(THD)。
各相有功/无功/视在功率值及总值。
各相有功/无功/视在电能值及总值。
变压器K因数。
功率因数(PF)和COSφ位移功率因数(DPF)。
短期电压闪变。
三相不平衡(电压和电流)。
CT变比功能
2.捕捉记录功能:
①.暂态捕捉功能:
可对电网电压电流参数的瞬间变化捕捉侦测,包括电压电流波动、电压电流骤升、骤降、短时中断、瞬态过压、冲击电流、电流电压瞬时畸变。仪器最多可同时存储150组瞬态波形。
②.启动电流监测:
可监测线路的浪涌电流,和监测电气设备启动时的启动电流,有助于正确设计装机容量。可显示启动过程的有效值的上升/下降曲线、启动电流的包络曲线、4路电流和4路电压波形。可触发后可记录约100s,存储100s内每一个周期的所有电流电压瞬时值,波形曲线。
③.趋势图记录存储功能:
可对基本测试功能的所有测试参数(Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ),电压50次谐波,电流的50次谐波,共123个参数进行记录,并生成趋势曲线图,可根据需要进行长时间的数据记录。(同时选择20个参数间隔5秒记录一次,约可以记录300天)
④.告警功能:
根据需要可对选定的参数设定限值,监测其是否超限,超限时产生告警日志,比如电压过压、电流过流、不平衡度超限、某次谐波比超限、频率超限、有功功率超限、总谐波失真超限等,最多可设定40组告警监测参数,每一组都可以设定不同监测参数(包括50次谐波共123个不同参数)和限值,可设定超限的最短时间。最多可以存储12800组告警日志记录。
⑤.截屏功能:
在任何测试页面可截屏存储当前屏幕画面,同时自动保存记录时间和所在测试模式。例如,可以保存电流电压波形、谐波柱形图、相量图等的屏幕图片。最多可同时保存60组截图。
3.其他功能
①.通讯功能:
通过USB与电脑进行通讯,监控软件可实时显示电能质量分析测试的波形,可读取所侦测和捕捉的暂态波形、趋势图记录、告警日志、截图等,并显示在电脑上。
②.设置功能:
用户可设定时间和日期、设定显示屏对比度和亮度、设定各相波形曲线在仪器中相应的颜色。
可设定仪器的接线方式及电网类型。
可选定不同电流钳和不同电压测试变比。
可选定中文菜单或者英文菜单。
③.中/英文帮助菜单:
操作时的每个阶段可随时按下“帮助”键获取相关帮助信息。
