三表校验台 交直流电表变送器校验台 交直流电表变送器综合校验台HB-SJY+

  • 咨询热线:18653225978

    产品详情

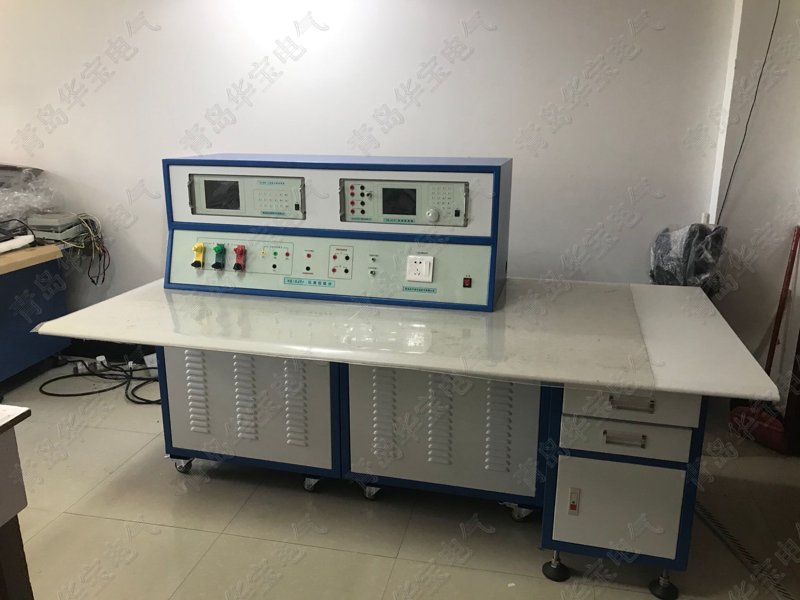

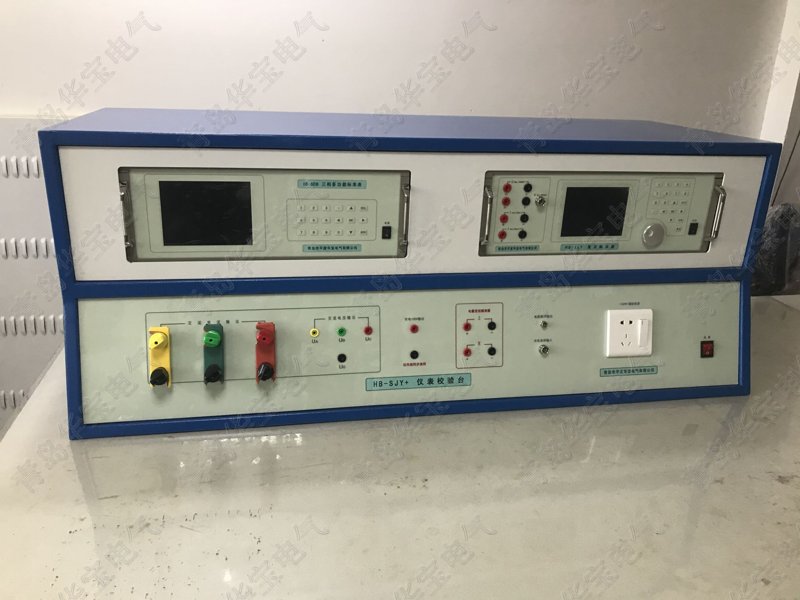

三表校验台 交直流电表变送器校验台 交直流电表变送器综合校验台HB-SJY+



产品简介

----------------------------------------------------------------------

三表校验台 交直流电表变送器校验台 交直流电表变送器综合校验台HB-SJY+
交直流电表变送器校验台 交直流电表变送器综合校验台 交直流电表变送器综合校验装置

  本装置由程控三相校表源、直流标准源、0.05级(0.02级)三相采样式多功能标准表以及配有校表和管理软件的计算机组成。装置的技术指标符合国家和行业的相关标准与检定规程。校表源输出稳定、安全可靠、使用方便;标准表稳定,功能齐全,一表多用。源表与计算机组成的检定系统,对于有相应电量输出信息的被检表能实现自动检定,并给出符合规程要求的检定报告。是厂矿、企业、供电和技术监督必备的校验测试设备。

  HB-SJY+,手微186+5322+5978,QQ1123+134968

  主要功能及特点

  1、可检定0.2级(0.1级)及以下交流仪表、直流仪表、变送器、交流采样式表、电能表、谐波测量仪表等。

  2、配用的标准表能测量电测量变送器输出的直流电压和电流值,包括优先采用值和非优先采用值,测量误差 ≤±0.01%。通过计算机控制,能实现变送器的自动检定。

  3、配用的标准表,还带有高精度的数字/频率变换器(DFC),标准脉冲输出的频率达2MHz 。通过计算机控制,能实现电能表的自动检定。

  4.装置的下述技术指标,可以实现自检(配用的标准表具有有效的合格证书):

  A.装置输出的电压、电流、单相功率、三相功率稳定度;

  B. 输出电压、电流的失真度;

  C.三相电压对称度,三相电流对称度;

  D.安放被检表位置的磁感应强度(选项)。

  主要技术指标

  1、交流输出

  ·电压量程(V):10、20、50、100、200、400、800;

  ·电流量程(A):0.1、0.25 、0.5、1、2.5、5、10、25、50、100;

  ·调节范围 0~120%(800V电压、100A电流除外);

  ·调节细度 0.005%;

  ·输出电压、电流、功率稳定度 ≤0.01%/60s(峰-峰值);

  ·每相电压输出容量 50VA;

  ·每相电流输出容量 100VA;

  ·正弦波输出时失真度 ≤0.3%。

  2、基波移相

  ·分相移相以UA为参考,UB、UC和IA、IB、IC皆可对UA作0.00°~359.99°移相;

  ·电流对同名相电压三相统调移相0.00°~359.99°,幅度和相位的分相调节能输出所需的三相不平衡输出;

  ·准确度 ±0.2°。

  3、输出频率

  ·调节范围 45~65Hz;

  ·调节细度 0.001Hz;

  ·调定值准确度 0.01Hz。

  4、畸变波输出

  ·谐波次数 2~31次,同时含有的谐波个数0~30个;

  ·谐波幅度 总谐波的峰-峰值,应不大于以峰-峰值表示的基波额定值(即电压、电流量程)的50%;

  同时,包括基波在内的畸变波峰-峰值应不大于以峰-峰值表示的基波额定值的125%;

  ·各次谐波对基波移相 ( 以基波正过零为参考相位) 0~360°。

  5、三相相角对称度(在未作分相相位调节的情况下)

  ·三相四线 相电压之间120°±0.2°;

  ·三相三线 UAB对UCB滞后60°±0.2°;

  ·相电流对同名相电压 ±0.2°。

  6、直流输出

  ·电压量程(包括辅助量程)

  mV:45、50、60、75、100、150、200 、250、300;

  V:0.15、0.2、0.25、0.3、0.45、0.5 、0.6、0.75 、1、1.5 、2、2.5、3、4.5、5、7.5、10、15、

  20、25、30、45、50、60、75、100、150、200、250、300、450、600、750、1000;

  ·电流量程(包括辅助量程)

  μA: 5、7.5、10、15、20、25、30、50、75、100、150、200、250、300;

  mA: 0.5、0.75 、1、1.5、2、2.5、3、5、7.5、10、15、20、25、30;

  A: 0.05 、0.075 、0.1、0.15、0.2、0.25、0.3、0.5、0.75、1、1.5、2、2.5、3、5、7.5、10、

  15、20、25、30;

  ·输出容量 30W;

  ·调节范围 0~120% (1000V电压、30A电流除外);

  ·调节细度 0.002%;

  ·准确度 0.05(0.02)%;

  ·稳定度 1分钟满量程输出值的变化 ≤±0.01% RG;

  纹波及噪声电压引起的误差 ≤±0.01% RG;

  负载从空载到满载引起的误差 ≤±0.01% RG。

  7、变送器测量

  直流电压 ±1V、±5V、±10V、±20V、1~5V、2~10V、1~3~5V、2~6~10V 准确度0.02%;

  直流电流 ±1mA、±2.5mA、±5mA、±10mA、±20mA、4~20m A、4~12~20mA 准确度0.02%;

  纹 波 1%; 响应时间 40ms。

  8、装置的准确度等级 0.05(0.03)。

  9、装置测量工频电压、电流、有功功率、有功电能的允许误差 0.05%(0.03%)。

  10、装置测量无功功率、电能的允许误差 0.1%。

  11、相位测量误差 ±0.05°。

  12、功率因数测量误差 ±0.0002。

  13、工作电源 单相 220V±10%,50Hz±5%。

  14、使用环境 温度 20℃±10℃,相对湿度 ≤85%RH。

  15、台面尺寸及重量 2000×1000mm;135kg。
