电压监测仪校验装置 电压监测仪校准器 电压监测仪检定装置 电压监测仪校验仪HB-DVJ

  • 咨询热线:18653225978

    产品详情

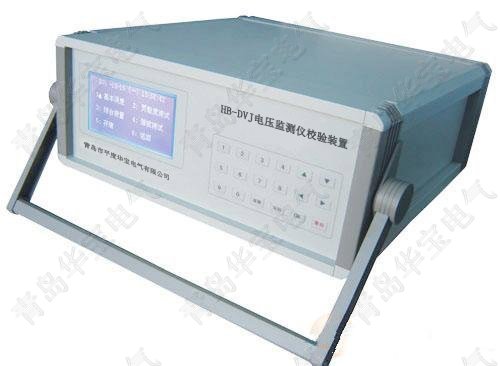

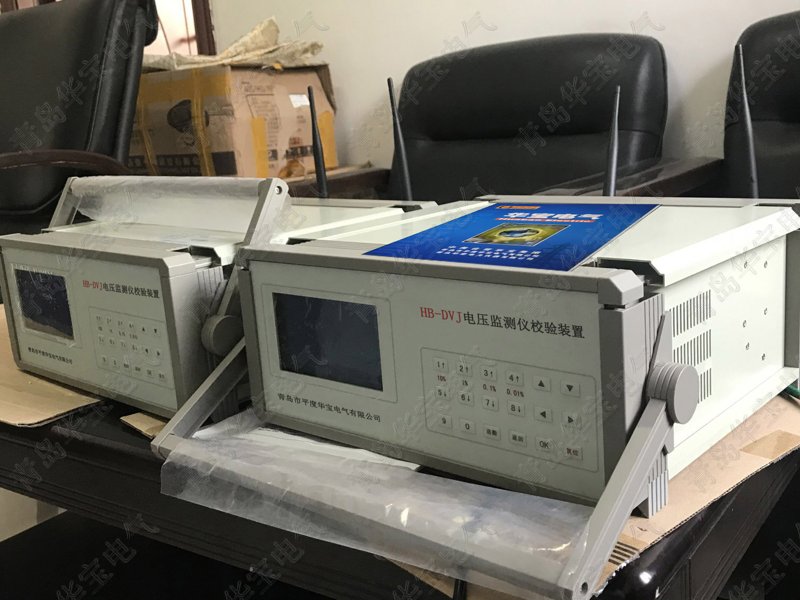

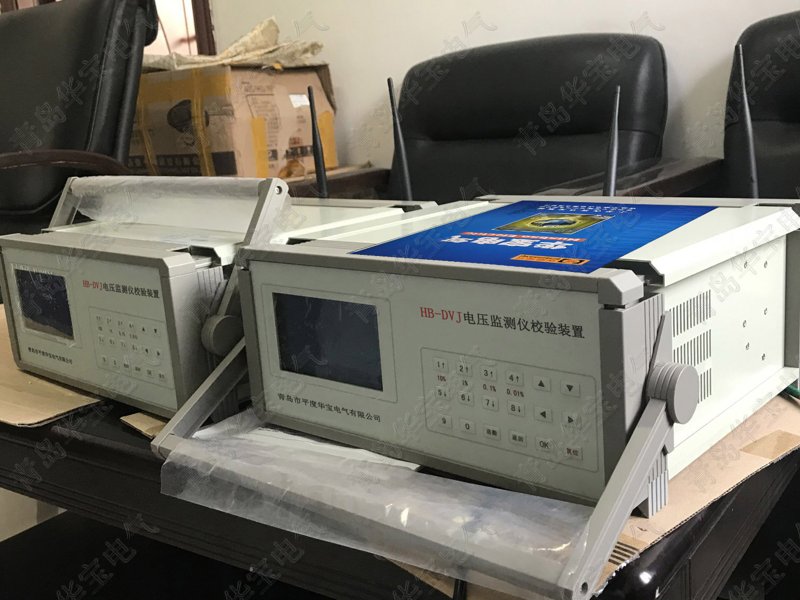

电压监测仪校验装置 电压监测仪校准器 电压监测仪检定装置 电压监测仪校验仪HB-DVJ



产品简介

----------------------------------------------------------------------

电压监测仪校验装置 电压监测仪校准器 电压监测仪检定装置 电压监测仪校验仪
HB-DVJ电压监测仪校验装置青岛华宝电气参照国家电网公司Q/GDW_18172012《电压监测仪检验规范》中有关精度测试的要求而设计的表源一体化装置。表的核心技术是采用数字信号处理器(DSP)和16位高速模数转换器构成的0.05级工频交流数据采集器,源的信号部分也采用DSP和16位数模转换器组成的正弦波或含有可程控的畸变波信号源。装置内还装有准确度为1×10的标准计时器。装置可用于测定统计式监测仪和记录式监测仪的综合测量误差、电压监测总时间、电压超上限时间、电压超下限时间、整定值、电源电压与频率试验(在正常使用的环境条件下)、谐波影响试验等。当监测仪自身功耗≤3VA时,每路电压输出具有同时带10只电压监测仪的负载能力(指工作电源额定电压相同、或者外接电源而监测电压额定值相同)。在测试监测仪的精度时,升降电压的过程可由程序控制。可输出含有2~32次谐波的畸变波,其谐波次数、幅度、谐波对基波的相位皆可程控。
本装置还可在线测量交流电压和电压中的谐波含量(直到32次)以及电压失真度等。
HB-DVJ 186+5322+5978 QQ1123+134968
1、可用于测定统计式监测仪和记录式监测仪的基本误差、综合测量误差、电压监测总时间、电压超上限时间、电压超下限时间、整定值、时间误差等。
2、可在线测量交流电压和电压中的谐波含量以及电压失真度。
3、程控源可生成具有2~32次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控。
4、电压功放为恒压源。由于重量轻,本装置更适合于现场校验使用。
5、设有RS-232接口。通过上位机软件,由PC机控制本装置可进行自动或手动检验,并对结果进行处理和管理。
6、工频交流电压输出
  ·量  程  57.7V、 100V、 220V、 380V;量程自动切换。
  ·调节范围          0~130%;
  ·调节细度          < 0.01%;
  ·稳定度             ≤0.01%/60s(峰-峰值);
  ·失真度(输出正弦波时) ≤0.3%;
  ·频 率(基波)    45~65Hz,
        调节细度      0.001Hz;
  ·输出容量           30VA;
  ·输出畸变波时所含有的谐波
        次数           2~32次;
        幅度           0~30%;
        谐波对基波的相角 0~360°
  ·准确度  0.05%;
  ·谐波及失真度测量
        谐波次数   32次;
        谐波误差   ±(10%RD+0.1%)
                             RD为谐波含量读数;
        失真度误差  ±(10%RD+0.1%)
                             RD为失真度读数。
时间间隔精度         0.1秒/24小时。
供电电源   单相 220V±10%, 50Hz±5%。
使用环境   温度 20℃±25℃,
相对湿度   ≤85%RH。
体积重量   345×340×142mm3,   约8kg。
