万用表校验仪|万用表校验装置|高精度万用表校验仪|便携式万用表检测仪|HB-WYJ
|
产品简介
----------------------------------------------------------------------
万用表校验装置|高精度万用表校验仪|便携式万用表检测仪|万用表校验仪

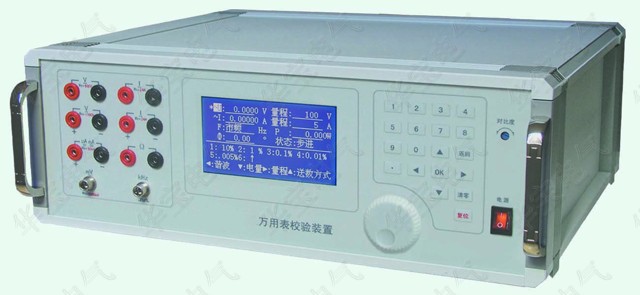

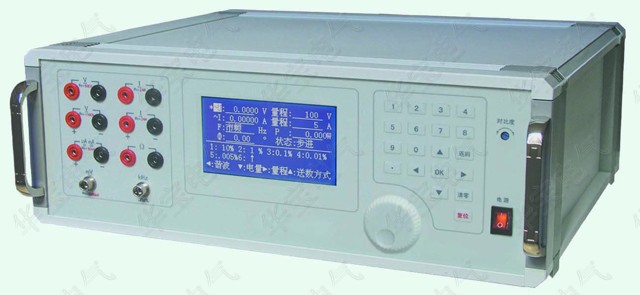

万用表校验装置是青岛华宝电气按照检定规程 JJG124－2005 《电流表、电压表、功率表和电阻表检定规程》的要求而设计的0.05（0.1）级单相交流和直流标准装置。
源的信号部分采用DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。
显示器采用标准图形240×128点阵液晶单色屏，图表字符，显示清晰。电路设计保护完善，运行可靠，操作方便。
HB-WYJ03,手机微信186+5322+5978，QQ1123+134968
1．装置由可输出单相交流电压标准源、电流标准源和直流电压标准源、电流标准源所组成。
2．有校准功能，即能根据外接标准的示值，修正标准源的输出值。
3．可手动和半自动检验0.2级及以下等级的数字万用表、指针式万用表，安装式数字仪表，包括有直流模拟量输出的数字仪表。
4．可生成含有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
5．设有RS-232接口和大容量的非易失性存贮器，可存贮500块被检表的检测数据。通过上位机软件，由PC控制本装置可进行自动和手动检验，并对结果进行处理和管理。
6、参数部分
①、交流输出
电压量程 200mV、400mV、2V、4V、20V、100V、 200V、500V、1000V；
电流量程 2mA、4mA、 20mA、40mA、0.2A、 0.5A、 2A、 5A、10A、20A；
调节范围 0～120%（1000V电压除外）；
调节细度 5×10-5；
电压、电流输出容量 最大20VA；
电压、电流调定准确度±（0.03%RD + 0.02%RG）,（40mA、4V以下档除外）
电压、电流输出稳定度 ≤0.01% /60s,（40mA、4V以下档除外）
电压、电流波形失真度 ≤0.3%,（40mA、4V以下档除外）
正弦波输出频率调定值准确度 0.01Hz；
相位调节范围 0～359.99°；
相位调节细度 0.01°；
谐波输出 2～31次，幅度 0～20%（基波额定值）；
谐波相位细度0.01° N （N为谐波次数， N=2，3，4，……31）；
输出可以同时含有多个谐波，也可以设基波幅度为0，输出高于工频的正弦波。
②、直流输出
电压量程 200mV、400mV、2V、4V、20V、40V、100V、200V、400V、1000V；
电流量程 20μA、40μA、200μA、400μA、2mA、4mA、20mA、40mA、0.2A、
1A、2.5A、5A、10A、20A；
电压、电流调节范围0～110%(1000V电压除外)；
电压、电流调节细度 5×10-5；
电压输出容量 最大20W；
电流输出容量 最大20W；
电压调定准确度±(0.03%RD + 0.02%RG)；
电流调定准确度±(0.06%RD + 0.04%RG)；
电压、电流输出稳定度 ≤0.01%/60s；
电压、电流输出纹波 ≤1%。
③、点频方波
点频方波输出 1kHz、5kHz、10kHz、50kHz、100kHz、200kHz、1000kHz；
方波幅度 4.5V；
调定值准确度 5×100。
④、电子电阻箱输出
量 程 0～200Ω、0～2kΩ、0～20kΩ、0～200kΩ、0～ 2MΩ；
细 度 0.025%；
调定准确度 ±（0.12%RD + 0.08%RG）（0～200Ω、0～2MΩ档除外）
7、工作电源 单相220V±10%， 50Hz±5%。
8、使用环境 温度20℃±10℃，相对湿度≤85%RH。
9、体积重量 440×460×165mm3， 约12kg
