三相电能表检定装置HB-SJY,多功能电能表校验仪

  • 咨询热线:18653225978

    产品详情

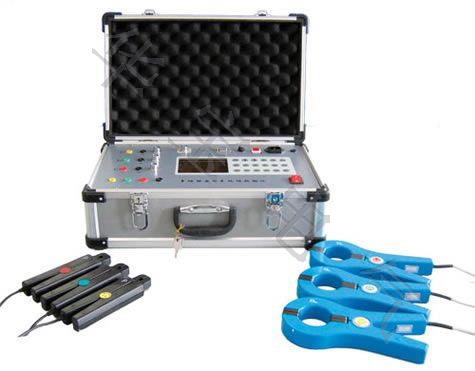

三相电能表检定装置HB-SJY,多功能电能表校验仪



产品简介

----------------------------------------------------------------------

三相电能表检定装置,多功能电能表校验仪
集标准源和标准表为一体,可以校验电能表、电压表、电流表、功率表、频率表、功率因数表、相位表等。是厂矿、企业、供电和技术监督必备的现场鉴定测试设备。
HB-SJY,186+5322+5978 QQ1123+134968
1、源表一体便携式检定装置,核心技术是ARM+FPGA;高速高精度D/A转换器与直接数字合成技术(DDS)。产品内置高精度参数标准,采用模拟闭环反馈和数字PID调节,使输出电压、电流、频率、相位、功率、电能等即为长期稳定跟踪设置数据
2、可自动或手动检验各种电表(电能表、电压表、电流表、功率表、频率表、功率因数表、相位表)的基本误差,电压、电流、波形、功率因数等影响量引起的改变量等。
3、电源部分可生成具有2~32次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控。
4、采用高精度大功率精密运放,工作频带为40HZ~1kHZ,具有良好的线性。双重输出保护,使输出信号具有高保真、高抗冲击的能力。
5、具有RS-232接口和USB(选件)接口。通过上位机软件(选件),由PC机控制本装置可进行自动或手动检验,并对结果进行处理和管理。
6、主要技术指标
输出工频电压:
▽ 输出范围: 0-400V
▽ 额定量程: 50V、100V、200V、400V
▽ 调节范围   0-120%     调节细度 5×10-5
▽ 准确度:   各额定量程  0.1-1.20   年不确定度:0.1级、0.05级
▽ 输出功率: 各额定量程  满度100%  输出时 ,输出功率不小于20W
输出工频电流:
▽ 输出范围: 0-24A(40A选项)
▽ 额定量程: 0.1A、0.5A、1A、5A、10A、20A、(40A选项)
▽ 调节范围   0-120%     调节细度 5×10-5
▽ 准确度:   各额定量程  0.1-1.20   年不确定度:0.1级、0.05级
▽ 输出功率: 各额定量程  满度100%  输出时 ,输出功率不小于20W
输出频率:
▽ 频率范围:45Hz-65Hz
▽ 频率分辨率:0.001Hz
▽ 准确度: 0.01Hz
输出相位:
▽ 输出范围:0.00 °-359.99 °
▽ 调节细度 0.010
▽ 输出准确度:0.1°
输出谐波:
▽ 谐波2-32次,
▽ 幅度0-20%,
▽ 各次谐波相位细度0.010·N(N为谐波次数)
输出功率:
▽ 输出功率范围:额定电压量程与额定电流量程任意组合
▽ 输出准确度:  在各额定功率量程范围符合0.1、0.05 级准确度
无功功率准确度下降一个等级
输出波形失真度:
▽ 交流电压、电流输出波形失真度≤0.3%
电能表测量:
▽ 综合误差  0.05% FS (脉冲输出 ≤90kHz;三相额定值=60kHz)
其它:
▽   工作电源:单相 220V±10%,50Hz±5%。
     使用环境:温度 20℃±10℃,相对湿度 ≤85%RH
     体积重量:460×480×200mm,约18kg
