晶闸管触发特性测试仪 晶闸管伏安特性测试仪 可控硅伏安特性测量仪 晶闸管伏安触发综合特性分析仪 可控硅伏安特性触发特性综合检测仪 可控硅伏安特性触发特性一体机 晶闸管阻断特性测试仪 晶闸管触发阻断特性一体机 晶闸管阻断特性测试仪

可控硅的伏安特性和触发特性是晶闸管的基本特性，这些特性的好坏，直接影响到器件在整机上的正常使用。因此，检测晶闸管的伏安特性和触发特性在晶闸管器件的、经销及使用过程中都是十分重要的。测试以上参数通常由晶闸管伏安特性测试仪和晶闸管门极触发特性测试仪完成，测试伏安特性参数时还需另配一台示波器观看伏安特性曲线，以上三台仪器总价格较高，且台数多、占地大、操作不方便。青岛华至宝电气有限公司（青岛市平度华宝电气有限公司）根据广大用户的需求，研制出将以上三台仪器作在一起的HB-JZG晶闸管伏安特性、触发特性综合测试仪，深受广大用户好评。

  该测试仪测试方法符合国标GB4024-83的规定，采用单片机控制，自动测试、数字显示。线路设计简捷精练，机内示波器可直接观看伏安特性曲线。具有体积小、重量轻、操作简单、测试准确、保护、维修方便、价格低廉等特点，能测试各种晶闸管及晶闸管模块的正反向不重复峰值电压、反向重复峰值电压、正反向重复峰值漏电流及门极触发电流与触发电压。是晶闸管器件厂、器件经销商及整机厂检测晶闸管多项参数的综合性测试设备。

  晶闸管在使用过程中，由于受到过流、过压、过热等诸多因素的影响，其伏安特性和触发特性将会逐渐变差，甚至不能维持正常使用或彻底损坏，因此在进行整机维修时，对已用过的元件和要新上机的元件进行检测确认性能良好后再上机，对尽快排除设备故障少走弯路很有好处。

  该测试仪是将晶闸管伏安特性测试仪、触发特性测试仪、关断时间测试仪以及示波器等多台仪器制作在一起的综合性检测仪器，只需将被测器件一次接好进行简单操作，即可测出器件的多个参数。该测试仪线路设计简洁精炼，采用单片机控制，数字显示，漏电流自动保护、自动复位。整机具有体积小、重量轻、操作简单、测试准确、保护和维修方便等特点，是晶闸管及整流管器件厂、经销单位及整机厂最为理想的晶闸管综合参数检测设备。

HB-JZG HB-DBC 手微186+5322+5978，QQ1123+134968

一、主要指标：

1、峰值电压测量范围：0—3000V或定制6000V等电压参数

2、峰值漏电流测量范围：0—100mA或定制199mA

3、峰值漏电流保护设定范围：0—99mA或定制199mA

4、触发电压测试范围: 0-5V

5、触发电流测试范围: 5-450mA

6、测量精度：±5%

7、机内液晶示波器可观看动态峰值电压与峰值漏电流的变化伏安特性曲线波形

8、整机电源功耗：AC220V ±10% 50Hz，小于150VA（根据参数不同而有所不同）

9、整机外形尺寸：200×400×360mm（根据参数不同而有所不同）

10、整机重量：约8Kg（根据参数不同而有所不同）

二、工作环境：

海拔不超过2000米

环境温度：0～40℃

相对湿度：<85%

无导电及爆炸性尘埃

无腐蚀金属和破坏绝缘的气体或蒸汽

无剧烈振动和冲击

三、使用方法：

1．检查高压调节旋钮反时针调到零，打开电源开关，按A、K、G极性接好被测管。

2．根据个人习惯，调节示波器的各项功能（光点位置、颜色、粗细等）至合适状态。

3．将保护设定调在要求保护的漏电流值，一般测室温电压时，保护设定在5mA左右。

4．将正向／反向按钮置于正向（不按下时），缓慢顺时针调节高压调节旋钮，观察示波器，当波形出现拐点，漏电流表上也显示有漏电流时，此时的电压即为正向不重复峰值电压。一般取不重复峰值电压的90%为重复峰值电压，将电压调至重复峰值电压，此电压下的漏电流即为重复峰值漏电流。然后将高压调节旋钮反时针调到零，再将正向／反向按钮置于反向（按下时），用同样的方法测出反向不重复峰值电压，反向重复峰值电压和反向重复峰值漏电流（当测试电压过2000V时，数字表显示量程“1---”，此时需将电压换档开关打向×10）。在测试过程中若因漏电流过保护设定值则保护动作，保护指示灯亮，设备自动断开加在被测管Ａ、Ｋ端的高压，此时将高压调节旋钮反时针旋到底，仪器即自动复位。

5．确保高压已经回零，按下触发旋钮不放，仪器将自动进行触发电流、触发电压测试，当数字表显示稳定并读取数值后即可放开触发测试按钮。

四、使用注意事项：

1．三线电源插头的地端要接地，以确保测试人员的安全。

2．测试峰值电压后应养成习惯及时将高压调节旋钮调到零，禁止在加上高压时按触发按钮和切换正反向以及调节保护设定，测试过程中严禁用手触摸元件导电部分，以免电击。

3．测试不带散热器的管芯时，要加一定的压力，以免管芯内部接触不良产生测试误差，或因为内部打火损坏被测元件。

4．测试元件耐压时应尽量不要测到保护动作，以确保元件不被击穿损坏。

五、晶闸管伏安特性检测仪

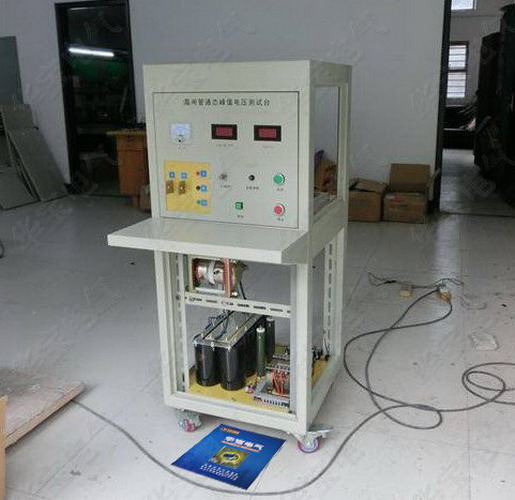

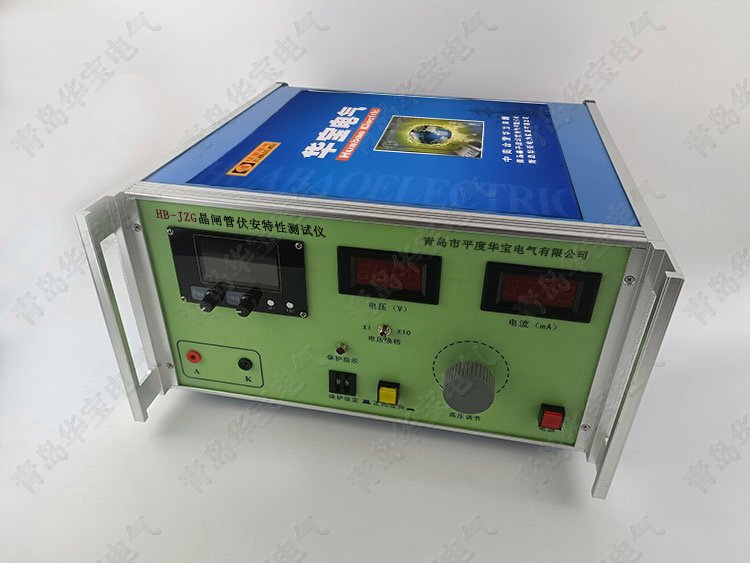

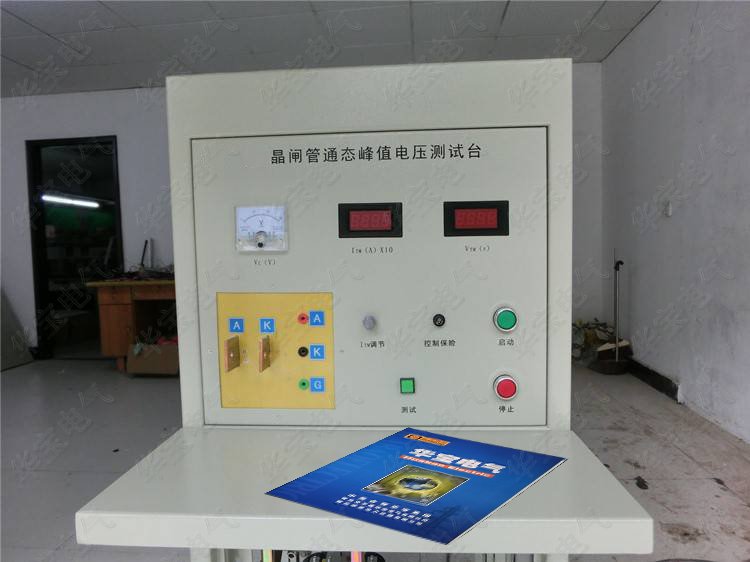

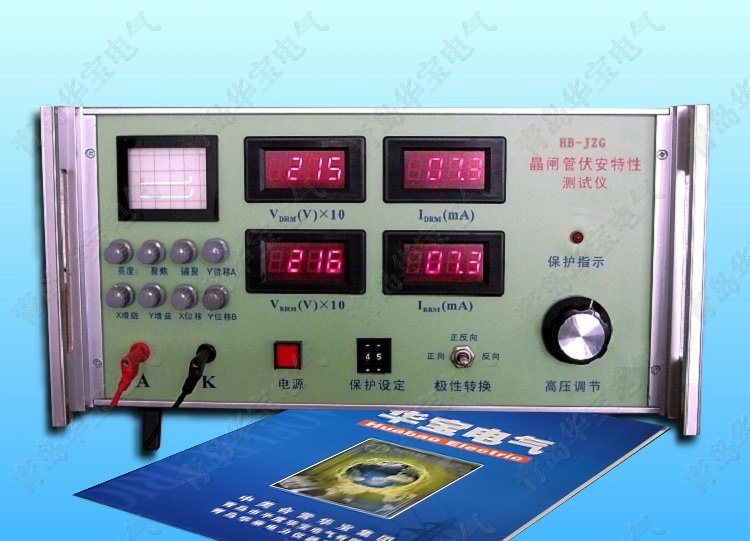

  HB-JZG及HB-DBC晶闸管伏安特性测试仪测试方法符合国标JB/T7624-94《整流二极管测试方法》和JB/T7626-94《反向阻断三极晶闸管测试方法》的规定，线路设计简捷精练，采用单片机控制，机内示波器可直接观看伏安特性曲线，测试参数由数字面板表显示，超漏电流自动保护，自动复位，高压供电回路自动稳压，输出高压不受电网波动影响。该仪器具有体积小，重量轻，操作简单，测试准确，保护可靠、维修方便等特点，能测试各种晶闸管（KP、KK、KA、KS）及晶闸管模块的VDSM、VRSM、VDRM、VRRM、IDSM、IRSM、IDRM、IRRM与各种整流二极管（ZP、ZK）的VRSM、VRRM、IRSM、IRRM等参数。是晶闸管及整流管器件生产厂、经销商及整机厂检测器件伏安特性参数最为理想的检测设备。　　　
