HB-XJD架空线路接地故障巡查仪，是我公司精心研发的新型线路接地故障巡查装置，适用于不长于25公里的架空高压线路巡查单相接地故障，对接地故障点进行精确探寻定位（巡查作业时线路需停止运行）。仪器适用于裸导线或带绝缘外皮的导线，能准确找到架空线路的单相金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿等隐蔽性接地故障。

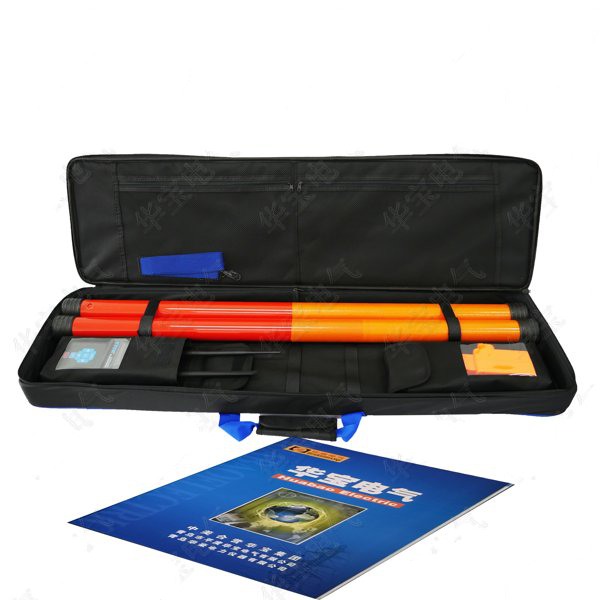

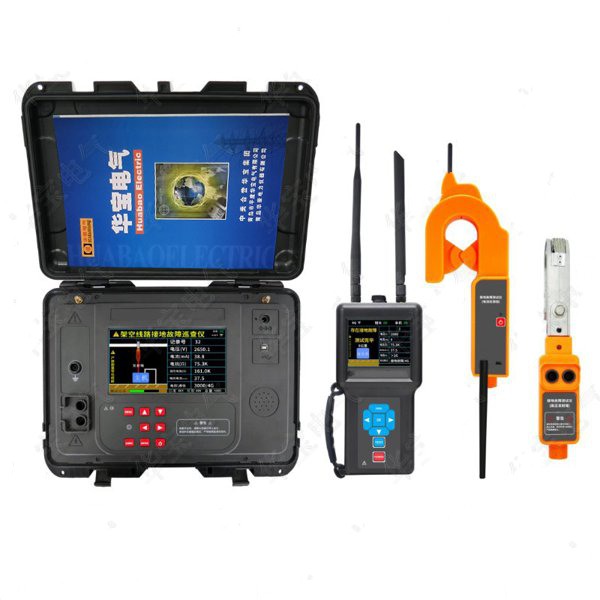

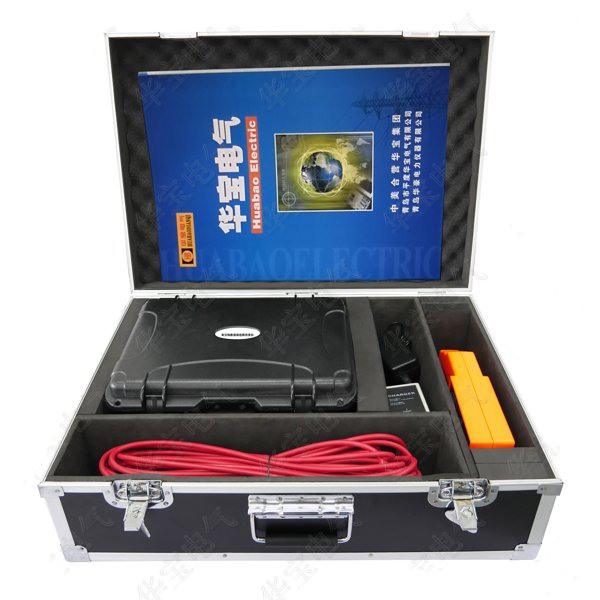

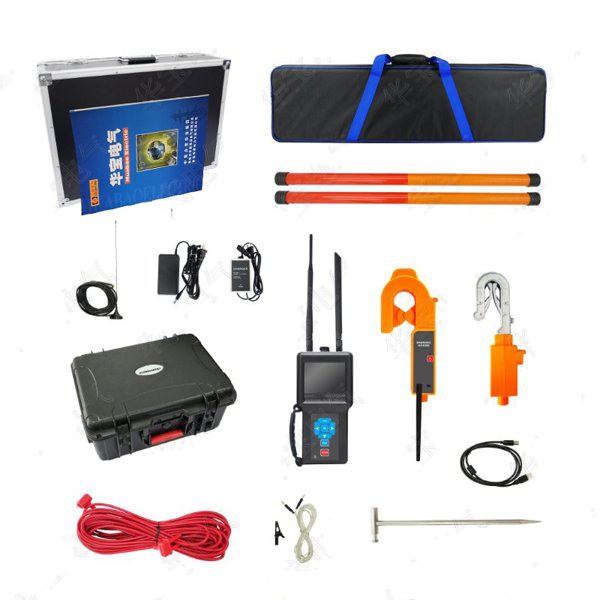

HB-XJD架空线路接地故障巡查仪，由主机、电流检测钳、高压发射端、接收机、测试线、接地针、绝缘杆及附件组成。主机与接收器之间为4G/LORA双模通信，控制高压信号输出，同时将测试结果发出到主机。电流钳与接收器之间为LORA通信，将电流钳检测到的信号发送到接收器。主机采用7寸彩屏，故障指向清晰明了，测试结果一目了然，接收机具有语音播报功能，测试结果、线路故障方向，使得现场操作更加轻松。电流检测钳及高压发射端结构紧凑，体积小，重量轻，挂装方便，一次挂装即可完成线路故障查找，操作简易快速，极大减轻了测试的工作强度，提高工作效率。

HB-XJD 186+5322+5978 QQ1123+134968

一、功能特点

1.能准确判断出接地故障的方向及测量接地故障电阻值，无需断开PT，测试便捷快速。

2.可应用于带绝缘外皮的电缆线（高压发射端挂在验电环上）。

3.适用于检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿等隐蔽性多种故障。

4.输出电压有8000V及3000V两档选择，输出电流≤100mA。

5.短路检测能力强，可检测接地电阻为0Ω的直接短路故障。

6.无需另配外置电源，充满电后可持续工作10小时，可检测整条线路。

7.语音播报功能，播报检测结果。

8.主机与接收器间采用4G、LoRa双模通信。

二、技术规格

功    能 架空线路接地故障查找

电    源 主机：DC29.6V，10400mAh可充锂电池

接收机/电流检测钳：DC7.4V，2600mAh可充锂电池

测试方式 钳形CT

显 示 屏 7寸彩色LCD，尺寸153.8mm×85.6mm

输出电压 AC  3000V/8000V

输出电流 ≤100mA

接地故障电阻 ≤150kΩ

线路电抗 ≤150MΩ

定位精度 ≤0.2m

输出频率 50Hz

钳口尺寸 Φ36mm

数据上传 主机带有USB接口，上传测试数据

仪表尺寸 主机：355mm×272mm×164mm

电流检测钳：297mm×118mm×94mm

高压发射端：293mm×116mm×51mm

接收机：445mm×108mm×45mm

仪表重量 主机：约8540g

电流检测钳：约500g

高压发射端：约420g

接收机：约460g

总重量：约25kg（含附件）

电池电量显示 显示主机、电流检测钳、接收机电池电量

LoRa模块通信 通信距离5km（野外空旷环境下）

4G通信 有

工作温湿度 温度: -20℃～70℃，湿度：5～90％RH

工作高度 海拔<5000m

绝缘杆尺寸 约4300mm

三、仪表维护

1、充电：每次作业时最好提前充满电，防止测试中电池电量不足。充电适配器需采用出厂原配的充电器。

2、长期不使用仪器时，每隔2个月左右，需对仪器进行充电一次，以免电池失效。

3、保养：电流检测钳的钳头是高灵敏互感器，避免撞击。高压发射端的双舌钩用于保证输出电压可靠的输出至被测线路，日常维护中应保持其干燥、清洁，防止测试时接触不良。使用完毕后应确保关闭电源，仔细收纳高压输出线；如有水分附着，应擦拭干净，确保应有的绝缘强度。

4、仪器如有故障，需返回生产厂家维修，用户擅自打开外壳，即视为放弃所有售后服务。请不要试图自行维修，以免扩大故障，请与本公司联系，以便及时为您提供维修服务。
