震荡波局放检测仪 振荡波局部放电测试系统 电缆振荡波局部放电检测装置HB-ZDB 华宝电气
|
产品简介
----------------------------------------------------------------------
震荡波局放检测仪 振荡波局部放电测试系统 电缆振荡波局部放电检测装置 电力电缆振荡波局部放电测试仪
电缆振荡波局部放电检测是一种新兴的电缆绝缘故障检测技术，它通过加压模拟电缆运行状态，能够诱发局放并检测其强度和位置。它用一空心电感与被试电缆串联，通过高压直流源对其串联回路进行充电，当充电电压达到预设值时闭合并联在电源两端的电子开关，从而形成阻尼振荡回路，产生振荡电压，并以此振荡电压来激发出电缆绝缘缺陷处的局部放电，通过检测此局部放电来 判断电缆绝缘的好坏。
HB-ZDB系列振荡波局部放电测试系统是青岛华至宝电气有限公司（青岛市平度华宝电气有限公司）研制生产的一款专为10kV、35KV电缆系统设计的高性能振荡波局部放电检测设备。采用阻尼振荡波原理，通过高压激励回路与高速同步采样，实现精确缺陷定位与绝缘性能评估。
系统内置自动充放电控制、数据实时分析与趋势评估模块，形成从信号获取到状态判断的全流程自动化解决方案。
适用于：
1.新敷设电缆的测试
2.运行电缆的测试和诊断
3.局放指纹的测量
4.局放脉冲的识别
5.介损测量
HB-ZDB 手微：18653225978 QQ：1123134968
一、主要特点
1、智能波速匹配，一键自动加压同步分析
2、全过程自动化测试，具有自动和手动分析功能
3、笔记本电脑控制，直连或无线通讯模块WLAN模式，诊断更快、更准、更可靠
4、电介应力和耐压测试，绝缘缺陷击穿测试，谐振和振荡波为选择,如果无人为缺陷，对电缆缺陷基本无损伤；
5、可同时自动检测介损值、电缆电容等参数
6、自动调节系统参数来优化测试灵敏度
7、具备局放自动校准和连接定位功能，自动校准电缆长度、接头位置和波速
8、测试频率（有效性）接近于50Hz工频电压，加压时间短，采用无损的测试方法
9、具有自动放电功能，操作人员更加安全。
10、配备模拟软件，完整地再现现场试验数据的分析过程
11、配备USB接口，便于数据传输和系统软件升级

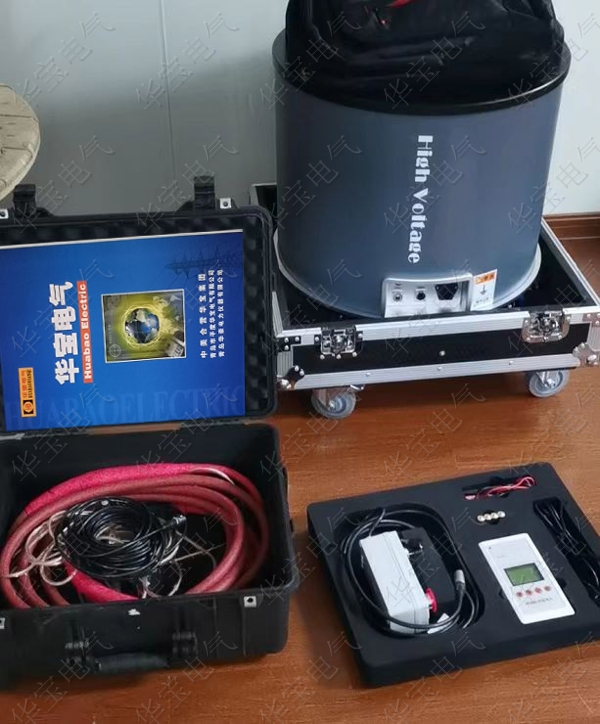

12、便携式设计，重量轻，易于操作和使用。运输方便，现场布置简单
13、北斗定位+实时环境同步采集：
结合北斗定位系统，实现精准位置信息与测试数据的同步采集。
14、智能波速自动匹配：
自动匹配波速，精准定位缺陷点，提高检测准确性。
15、一键多谱图分析：
自动识别局放类型，简化分析流程，提高工作效率。
16、高速机架式采样系统：
捕捉细微局放信号，确保检测的全面性和准确性。
17、全自动测试流程：
加压同时自动生成定位结果、趋势记录与报告，无需人工干预。
18、数据管理与分析：
单一区域或位置放电谱图统计分析，分析结果保存与重放功能。
二、应用场景

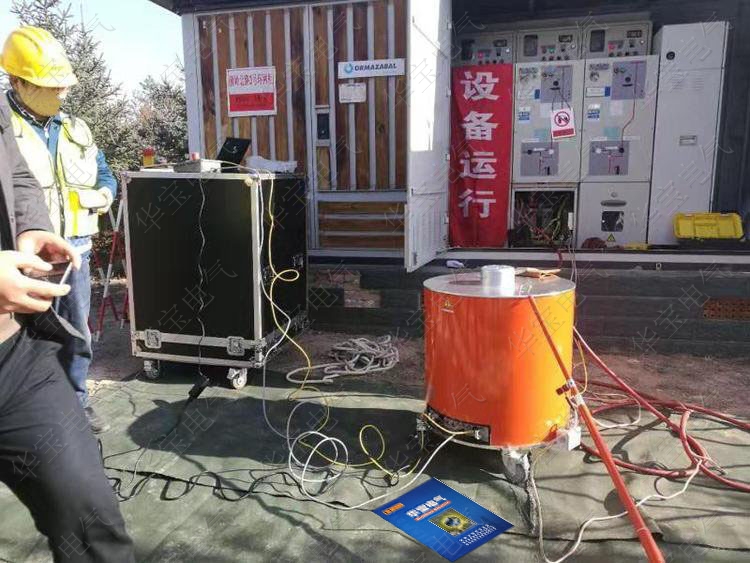

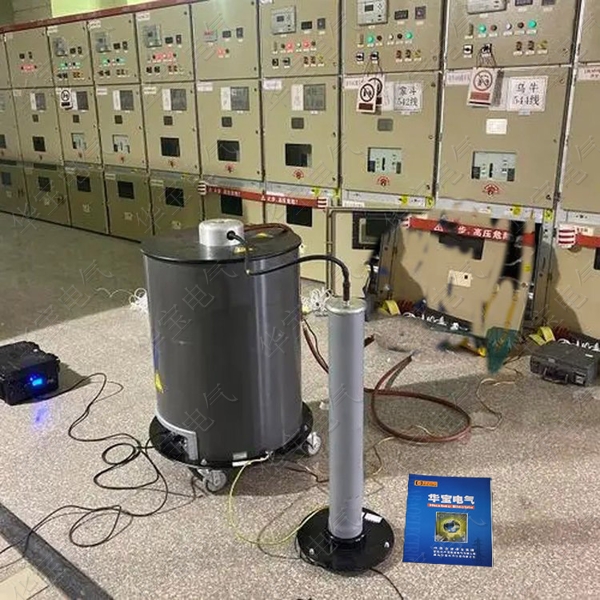

1、城市配网电缆检测
适用于城市电网电缆系统的定期检测与维护。
2、工业企业高压电缆维护
为工业企业高压电缆提供可靠的检测与维护方案。

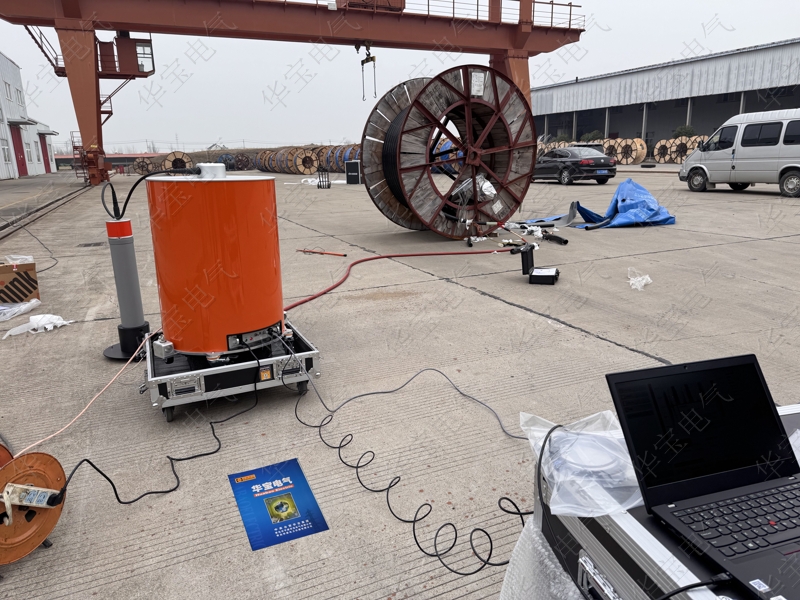

3、电缆制造质量抽检
电缆生产过程中的质量检测与抽样检测。
4、电力系统运行状态检测
电力系统运行状态检测与故障预警。
三、技术参数
项目 参数规格 参数规格
型号 HB-ZDB30 HB-ZDB60
加压峰值 30kV极性可选，最高37kV 60kV极性可选，最高80kV(定制)
电感量 0.7H–2.0H（可选） 1.0H–2.0H（可选）
数据分析 自动分析、自动保存 自动分析、自动保存
测量范围 10pC–200nC 10pC–200nC
测量精度 ±0.1pC（采样14bits） ±0.1pC（采样14bits）
振荡频率 20Hz–850Hz 20Hz–850Hz
定位精度 ±0.1m ±0.1m
定位误差 1% 电缆长度 1% 电缆长度
介损范围 0.1%–5.0% 0.1%–5.0%
尺寸 Φ650 × H600 mm Φ650 × H980 mm
重量 55kg 88 kg
工作温度 -20℃–60℃ -20℃–60℃
湿度条件 ≤95%（无凝露） ≤95%（无凝露）
