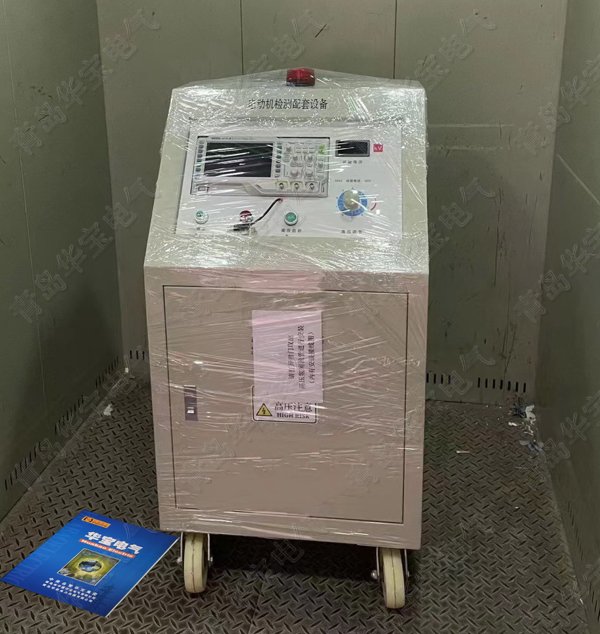

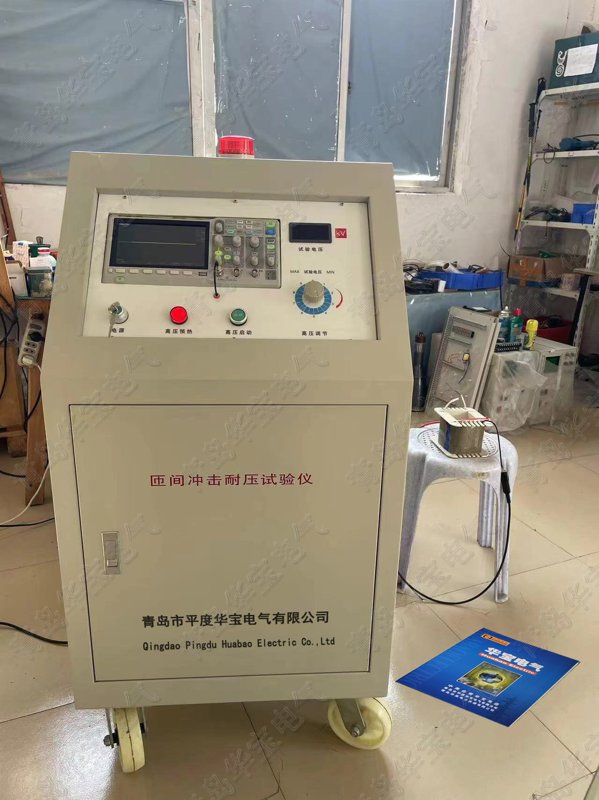

匝间冲击耐压测试仪 匝间耐压试验器 交直流电机匝间状况分析仪 匝间冲击波形测试仪HB-WZ
|
产品简介
----------------------------------------------------------------------
双路匝间冲击耐压测试仪 双路匝间耐压试验器 交直流电机匝间状况分析仪 两路匝间冲击波形测试仪 双回路绕组匝间故障测量仪 双路匝间冲击耐压试验仪
HB-WZ-15双路匝间冲击耐压试验仪是采用脉冲波形比较法,以高压冲击波对线圈或绕组进行过电压的模拟检测，并由示波器来判别二绕组波形差异的一种测试仪器。它不但能迅速、正确地判断线圈或绕组匝间绝缘电晕放电、局部或相间短路、开路、接线嵌线错误、线圈平衡等各类故障，现已在相关行业得到广泛的使用。
HB-WZ-15匝间冲击耐压装置适用于各种中型高中压、交直流电机的绕组匝间绝缘检测;也可用于变压器绕组、电器线圈绕组的匝间绝缘检测。 因电机、变压器绕组由于绝缘结构和绝缘材料的不一致，特别是操作者工艺水平的不同，在绕线、嵌线、刮线、接头端部整形、搬运等工序工艺环节都会引起不同程度的绝缘损伤，使绕组存在着各种形式的匝间绝缘故障，因此，匝间绝缘是电机、变压器的薄弱环节。
HB-WZ-15 匝间冲击耐压装置是以检测被试品阻抗对称平衡情况为基本原理，采用冲击波比较法以高频、高压脉冲对电机、变压器绕组进行等效过电压的无损模拟试验，利用仪器本身示波器观察波形对比分析，能直观、迅速正确的测试绕组匝间短路及各种阻抗不平衡故障。

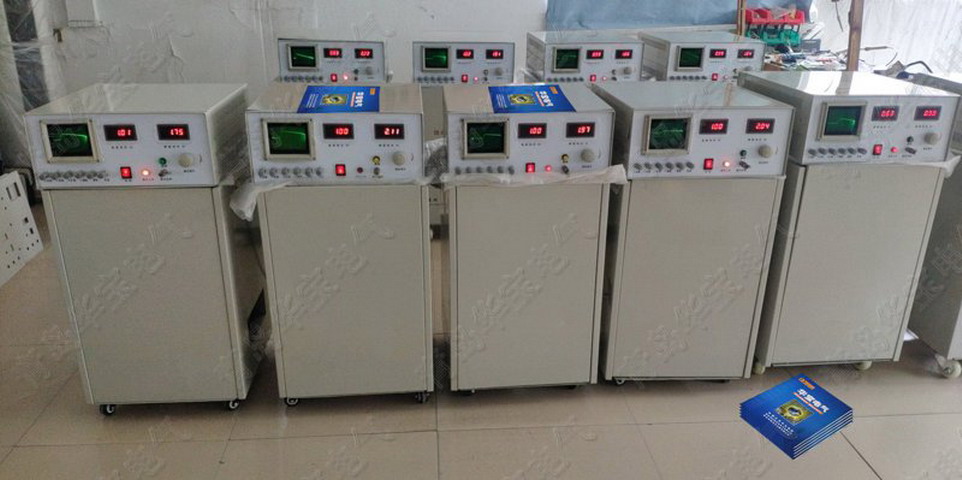

HB-WZ系列 186+5322+5978 QQ1123+134968
主要功能：
1、检查匝间绝缘击穿
2、检查电晕放电
3、检测绕组接错、嵌错线
4、检测绕组断线
5、检测匝数差异
6、检测相间对地、绕组相间或绕组和铁芯间局部短路
主要参数：
输入电压: 220V+5%;频率50Hz/60Hz+2%
测试范围: 0-15kV 范围内连续可调:±5%
触发次数（重复频率）:6.25次/秒
波前时间: 0.5-1.2μs(标准规定)
容差为: (+0.3)/(-0.1)μs
输出回路: 单高压或双高压回路（可依客户指定）
脉冲电容: 0.047μF
最大输出能量: 40J
功耗: 1000VA
绝缘电阻：电源输入端对机架的绝缘电阻≥20MΩ;
介电强度: 电源输入端对机架能承受 1500V/50Hz1min耐压试验无飞狐、无击穿现象
环境温度: 0-40度;
相对湿度: 40度时≤80%;波形容差:士3%
外形尺寸: 600x500x1200;(底部装有万向轮，移动方便)
重量: 80kg
式 样: 柜式
