石墨触头断路器特性测试仪|断路器动特性分析仪|高压开关机械特性测试仪|HB-GKS
|
产品简介
----------------------------------------------------------------------
石墨触头断路器特性测试仪|断路器动特性分析仪|高压开关机械特性测试仪|高压开关动特性测试仪|断路器石墨触头特性分析仪

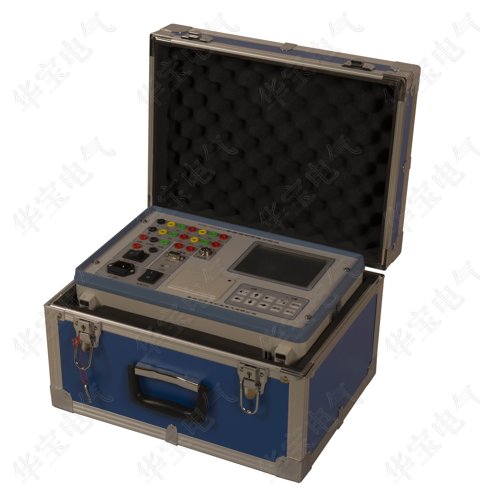

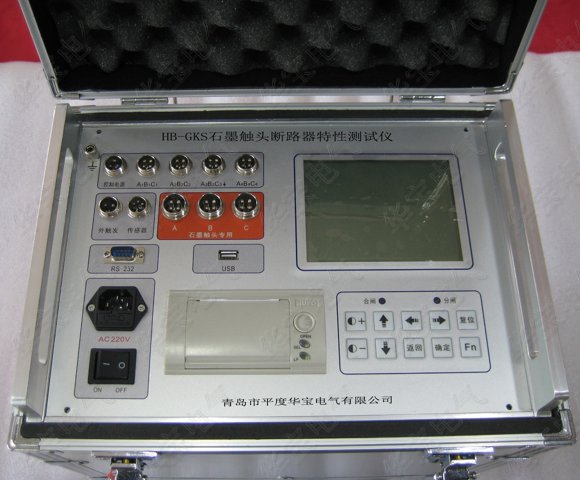

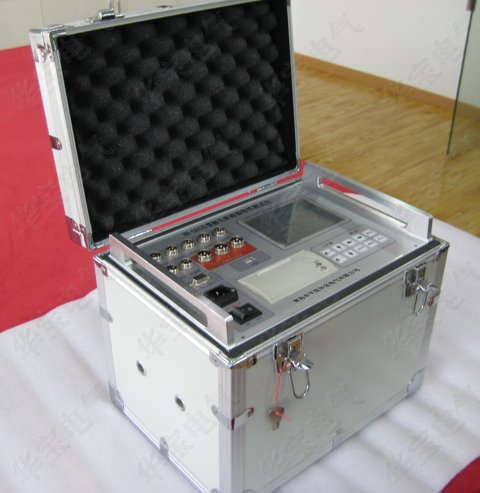

华宝牌石墨触头断路器动特性分析仪是青岛市平度华宝电气有限公司采用工控机控制、新一代传感器技术研制生产的智能型大屏幕液晶汉显，可与电脑通讯管理的高科技产品，该仪器可测12断口的合分闸、同期及重合闸时间、刚分刚合速度、距离、开距、超行程、合闸电阻，可打印各种录波曲线，是石墨触头断路器特性分析仪,高压开关测试仪更新换代产品。
HB-GKS，手机微信186+5322+5978，QQ1123+134968
1、性 能
时 间：12个断口的固有分、合闸时间，同相同期、相间同期。
合闸电阻：断口的合闸电阻的预投时间、预投波形及电阻阻值。
石墨触头：西门子石墨触头开关，可测其3个断口的分、合闸时间及动态波形图。
重 合 闸：每断口的合－分时间（金短时间），分－合时间（无电流时间），分－合－
分时间：一分时间、一合时间、二分时间。
弹 跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形。
速 度：刚分、刚合速度，最大速度，时间－行程特性曲线；重合闸一分速度，一
合速度，二分速度。
行 程：总行程，开距，超行程，过冲行程，反弹幅值。
电 流：分、合闸线圈的分、合闸电流值、电流波形图。
动作电压：机内提供DC15～256V/20A（瞬时工作）数字可调断路器动作电源，自动完
成断路器的低电压动作试验，测量断路器的动作电压值。
2、特 点
①、超强的抗干扰能力，在500KV变电站试验，也能轻松试验，精确测量。
②、万能通用测速传感器，直线行程传感器，旋转传感器，安装极为方便、简捷。
③、开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
④、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
⑤、主机可存储2000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。
⑥、可直接使用U盘保存转移数据。
⑦、主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
⑧、中文菜单操作,使用方便，内置打印机快速打印所有数据及图谱。
⑨、仪器配有与PC机联机的RS-232接口及《断路器数据分析管理软件Windows中文版》，可与PC机联机操作，试验结果直接存入硬盘，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
⑩、刚分、刚合速度定义编制了相应的分析软件，根据需要，任意分析，适用于国内外任何一家开关厂生产的任一型号开关的测速。
3、产品技术参数
①、使用环境
输入电源 220V±10% 50Hz±10% 大气压力 86～106kpa
温 度 －10～40℃ 湿 度 ≦80%RH
②、安全性能
绝缘电阻 ＞2MΩ
介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
③、基本参数
时 间：
普通开关：量程 4000.00ms 分辩率0.1ms
误差 ①100ms以内 0.1ms±1个字
②100ms以上 0.1%±1个字
③同期 ±0.1ms
合闸电阻： 量程 10-10K欧 分辨率：1欧
石墨触头： 量程 4000.00ms 分辨率：0. 1m/s
速 度： 量程 20.00m/s 分辩率0.01m/s
误差 ①0-2m/s以内 ±0.1m/s±1个字
②100ms以上 ±0.2m/s±1个字
行 程：
真空断路器 50.0mm 0.1mm 1%±1个字
SF6断路器 300.0mm 1mm
少油断路器 1000.0mm
电 流： 量程 20.00A 分辩率0.01A
输出电源： DC15～256V数字可调/20A（瞬时工作）
计算机接口：①标准RS-232接口 ②U盘接口
外形尺寸： 380mm(L)×300mm(W)×350mm(H)
重 量： 12kg
