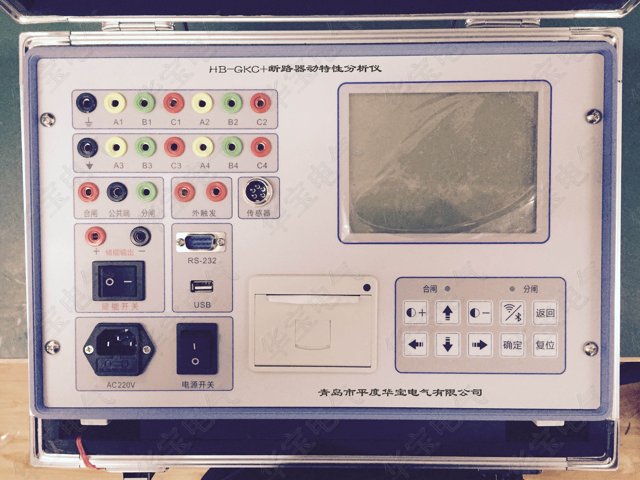

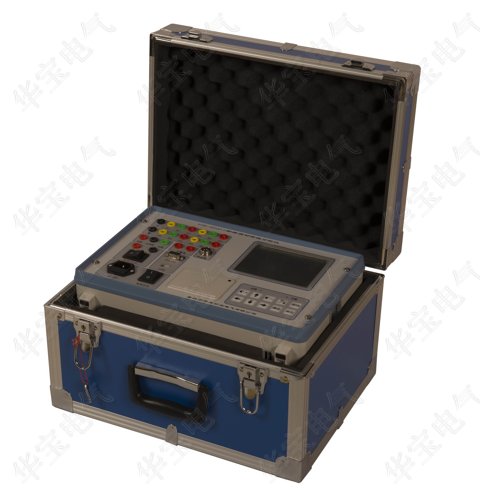

断路器动特性分析仪|断路器机械特性测试仪|高压开关动特性测试仪|断路器特性测试仪|HB-GKC+



产品简介

----------------------------------------------------------------------

断路器动特性分析仪|断路器机械特性测试仪|高压开关动特性测试仪

华宝牌断路器动特性分析仪,高压开关测试仪是青岛市平度华宝电气有限公司采用工控机控制、新一代传感器技术研制生产的智能型大屏幕液晶汉显,可与电脑通讯管理的高科技产品,该仪器可测12断口的合分闸、同期及重合闸时间、刚分刚合速度、距离、开距、超行程、合闸电阻,可打印各种录波曲线,是断路器动特性分析仪,高压开关测试仪更新换代产品。

HB-GKC+,手机微信186+5322+5978,QQ1123+134968

1、性  能

时    间:12个断口的固有分、合闸时间,同相同期、相间同期。

重 合 闸:每断口的合-分,分-合,分-合-分过程时间:一分时间、一合时间、二合时间、金短时间、无电流时间值。

弹    跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分闸反弹幅值。

速    度:刚分、刚合速度, 速度,时间-行程特性曲线。

行    程:总行程,开距,超行程,过冲行程,反弹幅值。

合闸电阻:可测500KV带合闸电阻的开关,T1,T2的时间及阻值。

电    流:分、合闸线圈的分、合闸电流值、电流波形图。

动作电压:机内提供DC30~250V/20A数字可调断路器动作电源,自动完成断路器的低电压动作试验,测量断路器的动作电压值。

优盘接口:仪器带USB接口,可读取优盘数据。

寿命测试:能自动操作开关分合闸,并记录数据。

储能接口:仪器的储能接口,可以给开关应急储能( 能串接辅助节点),可以给带闭锁的开关解锁。

2、特  点

①、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

②、超强的抗干扰能力,在500KV变电站旁路母线带电的情况下,也能轻松试验,精确测量。

③、通用式测速传感器,直线传感器,旋转传感器,安装极为方便、简捷。

④、开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱。

⑤、主机可存储现场试验数据2000组,机内实时时钟,便于存档保存试验日期、时间。

⑥、主机采用工控机架构,大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱,液晶对比度电子调节、断电记忆。

⑦、中文菜单操作,使用方便。仪器内置打印机,随时快速打印所有数据及图谱。

3、产品技术参数

①、使用环境

输入电源  220V±10%  50Hz±10%         大气压力  86~106kpa

温    度  -10~40℃                   湿    度  ≦80%RH

②、安全性能

绝缘电阻  >2MΩ

介电强度  电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧。

③、基本参数

时    间: 量程  12000.0ms           分辩率0.1ms

        误差  ①100ms以内        0.1ms±1个字

                  ②100ms以上        0.1%±1个字

            ③同期  合闸电阻量程:1-2000欧姆

速   度: 量程 20.00m/s           分辩率0.01m/s

           误差 ①0-2m/s以内       ±0.1m/s±1个字

                  ②100ms以上        ±0.2m/s±1个字

行   程:

          真空断路器   50.0mm  0.1mm 1%±1个字

          SF6断路器       300.0mm  1mm

          少油断路器   1000.0mm

电    流: 量程 20.00A        分辩率0.01A

输出电源: DC30~250V数字可调/20A(瞬时工作)

外形尺寸: 360mm(L)×280mm(W)×300mm(H)

重  量: 9kg
