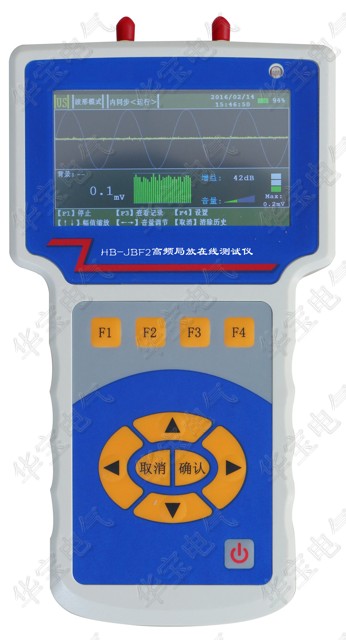

HB-JBF2高频局部放电测试仪具有带电巡检的特点，采用高频电流及超声波两种检测法，其体积小，性能优异，易于操作。可对电缆、变压器（电抗器）等接地线进行测量。本系统采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量、分析。

HB-JBF2,手机微信186+5322+5978，QQ1123+134968

1、高频电流互感器（HBCT）测量原理

高频电流互感器主要用于高压电气设备的局部放电检测，采用脉冲电流原理。由于绝大部分高压电气设备，其高低压侧或接地部分都存在分布电容，高场强区发生放电时，会耦合到接地部分并通过接地线进入大地。HBCT卡在接地线上，检测其局放产生的脉冲电流信号，从而获得被检测设备的局部放电信息。主要用于电缆、变压器、电抗器、GIS、开关柜等中高压设备的局部放电信号检测。

1.1、电缆高频电流检测

由于制造或安装的缺陷，会在电缆端头（接头）的绝缘部分发生放电，直至发生绝缘击穿损坏，甚至会发生着火或爆炸。所以，如何在事故发生之前发现故障隐患是解决问题的关键，这就使带电检测具有必要性。

在高压电缆中，导线和金属护套（铠装）屏蔽之间由绝缘材料隔开形成分布电容，该电容约为几百pF，对高频信号形成通路。因此，高频的局部放电信号由分布电容对接地引线构成回路传输。当内部放电发生的瞬间，会产生一个高频的脉冲电流，高频脉冲电流通过线芯与金属护套（铠装）之间的分布电容，由高电位的线芯流到低电位的金属护套（铠装）上，并且通过电缆中间接头或终端处的接地线进入大地。因此，在中间接头或终端处的接地线接上一个高频电流互感器（HBCT），便可将高频脉冲局部放电电流耦合到HBCT中，通过HBCT与测试仪之间的测试电缆传入测试仪进行信号采集分析。

1.2、变压器高频电流检测

利用变压器或电抗器绕组与铁芯之间的分布电容形成的耦合通路，如果变压器或电抗器内部发生局部放电，放电产生的高频信号通过此耦合通路经铁芯接地线构成回路，卡装在铁芯接地线上的高频电流互感器即可接收到变压器内部的放电信号并在测试仪上显示出相应的检测数据。

2、超声波（US）测量原理

电力设备内部产生局部放电信号时，会产生冲击的振动及声音。超声波法通过在设备腔体外壁上安装超声波传感器来测量局部放电信号。该方法特点是传感器与地理设备的电气回路无任何联系，不受电器方面的干扰，但在现场使用时容易受周围环境噪声或设备机械振动的影响。由于超声信号在电力设备常用绝缘材料中的衰减较大，超声波检测法的检测范围有限，但具有定位准确度高的优点。

2.1、电缆超声波检测

电缆局部放电检测是一种带电检测。对于高压电缆，很多情况下由于电缆本身或电缆附件质量差，外力损坏和机械损伤，腐蚀与进潮，电缆接头施工质量问题，附件老化等一系列原因，使得电缆接头容易发生局部放电。因此对高压电缆进行局部放电检测是非常必要的。电缆局部放电带电巡检系统是一种用于检测高压电缆（电缆端头）放电性故障的装置。该装置的探测器采用具有声电三维空间定位传感器，与高压电气设备状态检测系列产品配套使用，能够实现在与被测电缆不接触的状态下确定放电点的三维空间位置及放电的强弱，从而判断被测点的绝缘状况，提前预防事故的发生。可应用于电缆端头、电缆分接箱的局部放电在线检测及定位。

2.2、变压器超声波检测

变压器长时间使用，可能存在内部部件松动，绝缘表面污秽，绝缘内部存在气隙等情况，会引起设备内部出现非贯穿性放电现象。在放电时会伴随着冲击的振动及声波的产生，局部放电产生的声波的频谱很宽，可以从几十Hz 到几MHz，其中频率低于20kHz 的信号能够被人耳听到，而高于这一频率的超声波信号必须用超声波传感器才能接收到。通过测量超声波信号的声压大小，推测放电的强弱。

3、技术参数

3.1、主机参数

可检测通道数 2个通道，1个HBCT通道，1个US通道

采样精度 12bit

触发方式 内同步，外同步

3.2、HBCT参数

检测带宽 100K-50MHz

传输阻抗 >5mV/mA(10MHz )

输出阻抗 50Ω

检测灵敏度 5pC

测量范围 -20~80dB

测量误差 ±1dB

分辨率 1dB

输出接口 标准BNC

3.3、US参数

频率范围 20kHz-300kHz

输出阻抗 50Ω

检测灵敏度 0.1mV

测量范围 0.1mV～1V

输出接口 标准BNC

3.4、硬件

显示屏 4.3” TFT真彩色液晶显示屏

分辨率 480×272

操作 薄膜按键

存储 SD卡标配16G卡，最大支持32G

接口 3.5mm立体声耳机插孔

DC-005低压直流充电器输入口

充电LED指示灯

RS232调试口

USBD同步口

USB2.0

网口

SD卡插槽

CH1：SMA外部HBCT互感器输入口

US：SMA外部HBCT互感器输入口

3.5、电源

内部电源 电池供电（16.8V锂电池）

正常工作时间 约7小时，充满时间约5小时

3.6、尺寸

长×宽×高 235mm×133mm×48mm

3.7、重量 0.85kg
